STEP: safeCAP 安全问题 MCR-225
+下载
德文版
+下载
英文版
+下载
中文版
+下载
PL

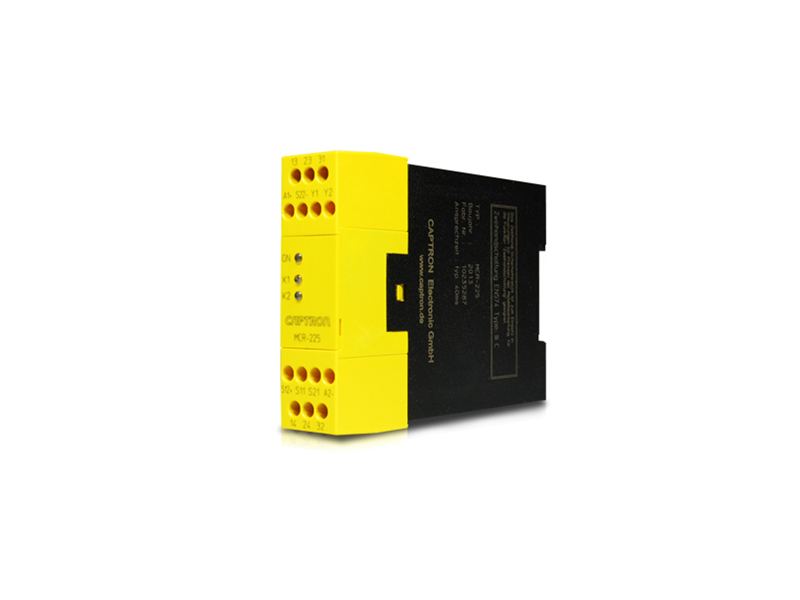

MCR-225 (接力)
产品描述
适用于SC4的继电器 和 SC30 (Dual Channel)
- 输入：SCA4 + SCB4; SC30 (Dual Channel)
- 输出：2 个常开，1 个常闭
- 通过反馈回路 Y1 - Y2 监控外部接触器的触点倍增加强值
- 具有过载及短路保护功能
应用领域: 冲压机 | 印刷机
- 实现多种安全应用程序
- 技术性与经济性的最佳选择
- 符合TypIII-C 认证（据 EN 13851条例）
- 拥有最高安全等级（4级）且符合 PLe （依据 DIN EN ISO 13849-1 条例）
产品图片
技术图纸
外壳颜色
外壳 交通黄 (RAL 1023)
规格
| 供电电压 |
24V DC |
| 功率 |
约2.3W |
| 安全电流路径数量 |
2个常开, 1个常闭 |
| 电气接口 |
接线端子 |
| 触点保险丝 |
6AgL, C8 A（自动断路器） |
| 按照 AC 15 的切换容量 |
3 A / 230 V 常开 2 A / 230 V 常闭 |
| 类型 |
通过III-C认证，依据DIN EN 574条例 |
| 工作温度 |
0°C…+55°C（静态输出） |
| IP防护等级 |
外壳IP40 工作区域IP20 |
| 重量 |
200 g |
配套附件
SC30 (双通道)
可与安全继电器一起用作双手控制
- Ø 50 mm开关感应面
- Ø 22.5 mm安装孔径
- 与安全继电器MCR-225和PILZ PNOZ s6兼容
- 经TÜV SÜD(EN 13851)认证
安全应用: 冲孔 | 冲压
SCA4
safeCAP开关A部分
- 开关感应面 Ø 63 mm
- 安装孔径 Ø 45 - 59 mm
- 可与 MCR-225 安全继电器相兼容
- 符合Typ III C认证（据DIN EN 13851条例）
应用领域: 冲压机 | 印刷机
SCB4
safeCAP 开关B部分
- 开关感应面 Ø 63 mm
- 安装孔径 Ø 45 - 59 mm
- 可与 MCR-225 安全继电器相兼容
- 符合Typ III C认证（据DIN EN 13851条例）
应用领域:冲压机 | 印刷机
SCA连接电缆
用于safeCAP SCA4的连接电缆
- M12弯头连接器
- 5芯
- 螺栓安装
应用范围: 冲压机 | 印刷机
SCB连接电缆
用于safeCAP SCB4的连接电缆
- M12弯头连接器
- 5芯
- 螺栓安装
应用领域: 冲压机 | 印刷机
SCP-4 保护罩
适用于平面安装的safeCAP SC4保护罩
- 透明的聚碳酸酯材料保护罩
- 规避其他非双手操作的误操作
应用领域: 冲压机 | 印刷机
SC4-Pult-2
适用于safeCAP SC4的操作员控制
- 压铸铝制的操作员控制
- 规避其他非双手操作的误操作
应用领域: 冲压机 | 印刷机
