CHT74-2 (金属材质)

产品描述

内侧单面控制
花纹玻璃和墙面安装的理想选择

  • 开关感应面 Ø 63 mm
  • 粘贴安装
  • 产品高度 12 mm
  • 型材斜度 90°



应用领域: 交通与运输 | 建筑工程

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案
    通过LED灯提供视觉信号反馈
    无需任何操作压力
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型

下载 CHT74-2

csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT7 "EN 45545"

+下载 德文版
+下载 英文版
+下载
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+下载 德文版
+下载 英文版
+下载
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载

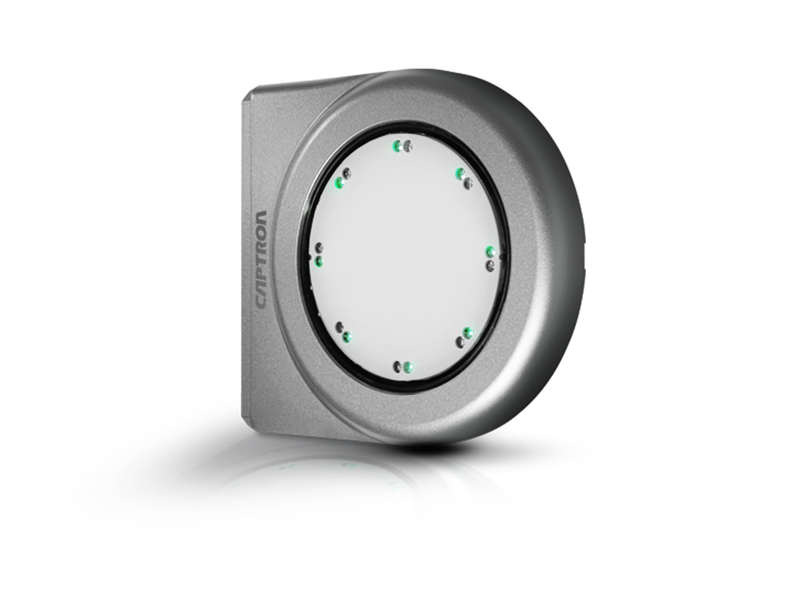

产品图片

CAPTRON-SENSORswitches-CHT74-2

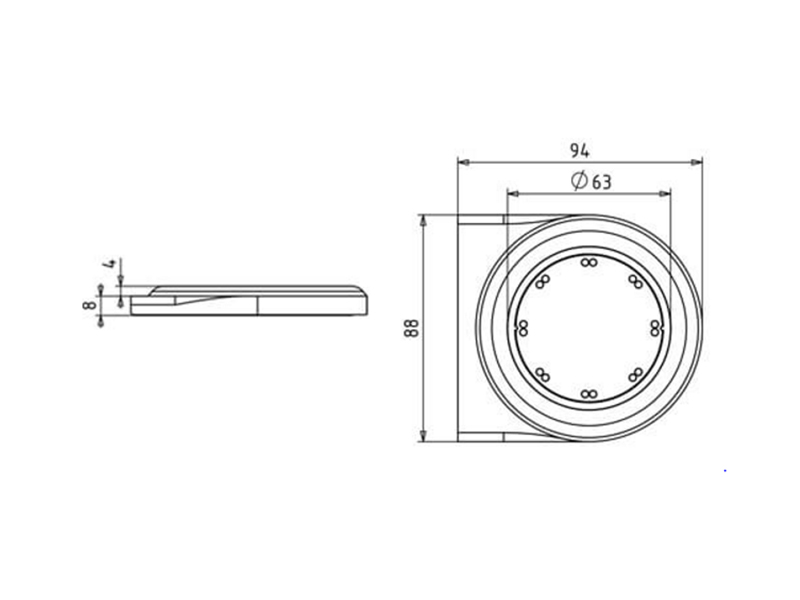

技术图纸

CAPTRON-SENSORswitches-drawing-CHT74-2

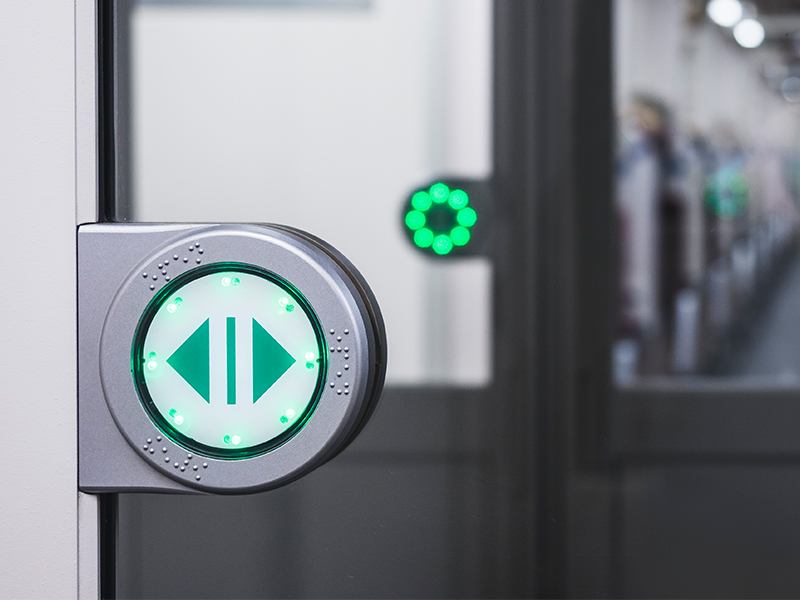

应用图片

CAPTRON-SENSORswitches-CHT74-2-Application-004

外壳颜色

  • Titansilber-01泰坦银(铝涂层)

特征

  • dynamic功能:动态输出(信号时长有限)
  • semi-automatic半自动
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 24V DC
输出信号 约 300 ms (动态输出)
视觉信号反馈 16个LED灯交替(最多两种颜色)
安装 粘贴安装
电气接口 JST
输出 PNP
工作温度 -30°C...+80°C
传感器材质 聚碳酸酯(PC)
外壳材料 铝制(AL)

配套附件

CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程

CHT-46-__pic

CHT-46-#

JST电缆 4针适用于: |CHT3 | CHT4 |
|CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 4芯
  • 连接器 JST 2.54



应用范围: 交通与运输 | 工业自动化
