CHT4-2 (标准产品)

产品描述

螺栓安装

  • 产品总直径 Ø 100 mm
  • V-安装
  • 安装孔径 Ø 27-60 mm
  • 产品高度 10 mm



应用领域: 建筑工程 | 交通与运输 | 工业自动化

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案,
    通过LED灯提供视觉信号反馈
  • 可选项
    触觉反馈(振动)
    听觉反馈(信号音)

下载 CHT4-2

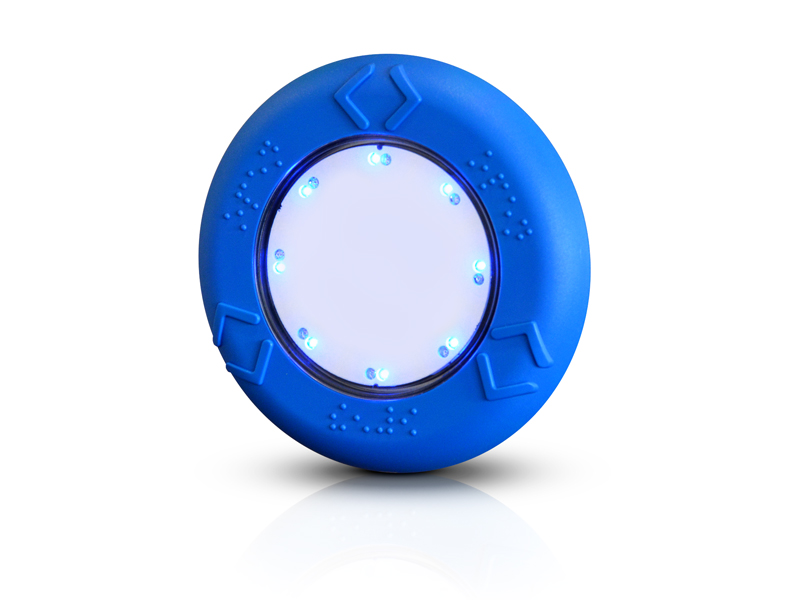

产品图片

CAPTRON-SENSORswitches-CHT4-2-Standard

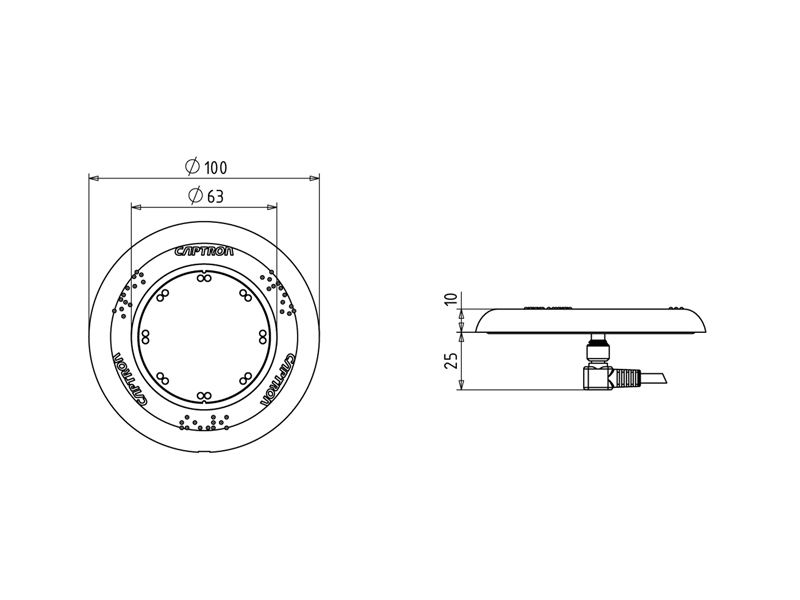

技术图纸

CAPTRON-drawing-CHT4-2-Standard

应用图片

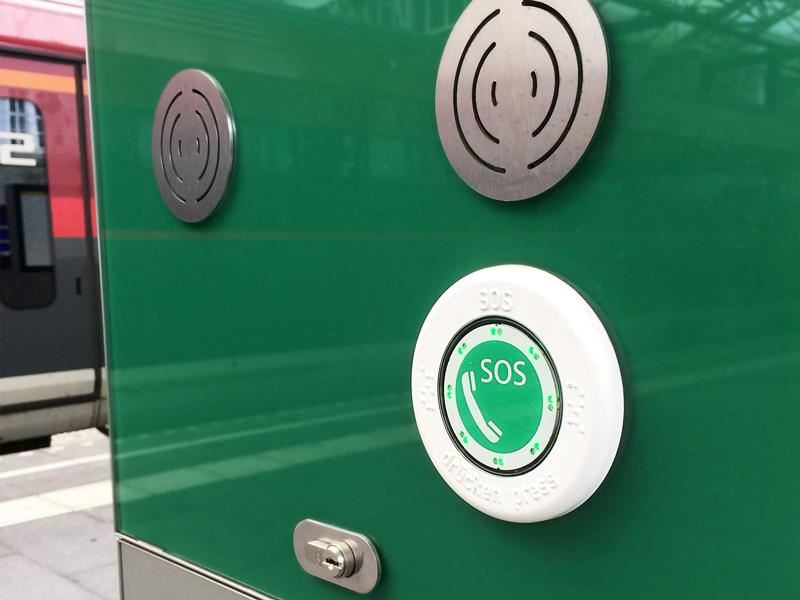

CAPTRON-SENSORswitches-CHT4-2-Application-008

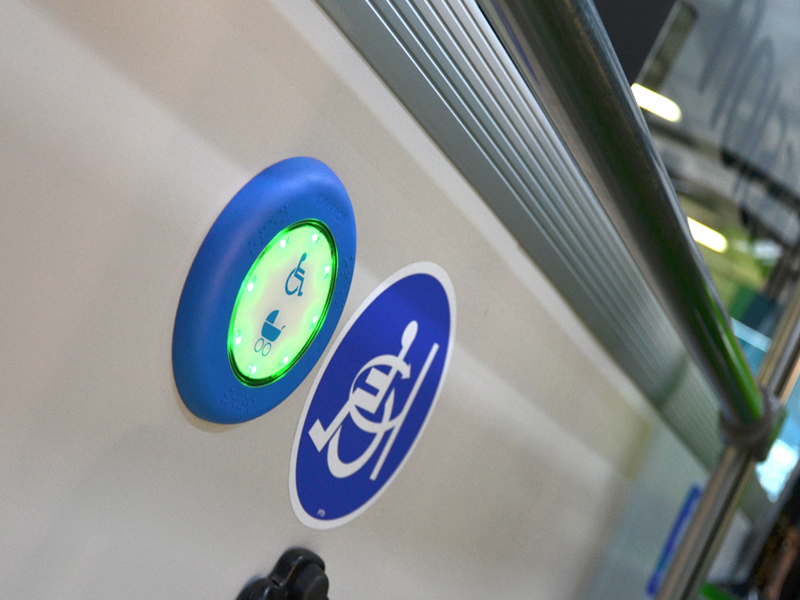

CAPTRON-SENSORswitches-CHT4-2-Application-001

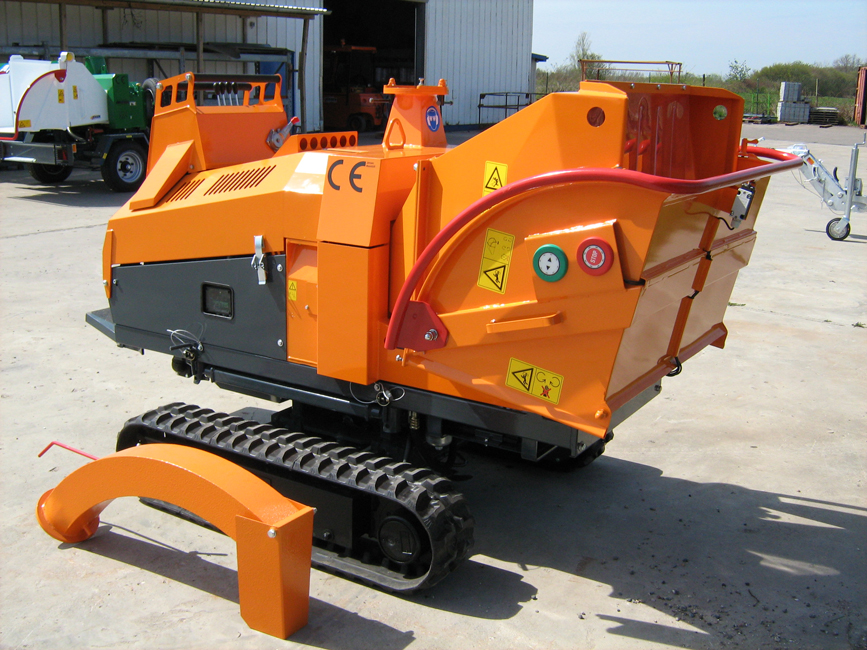

CAPTRON-SENSORswitches-CHT9-1-Application-001

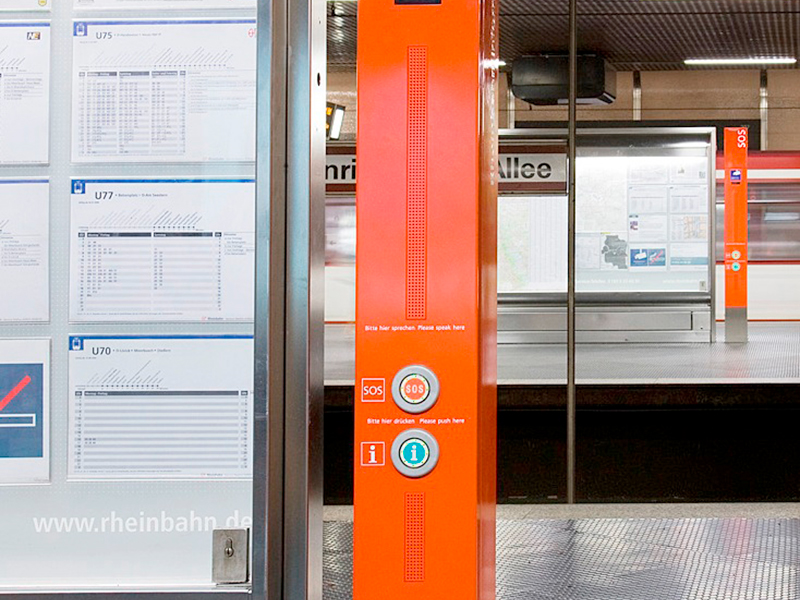

CAPTRON-SENSORswitches-CHT4-2-Application-002

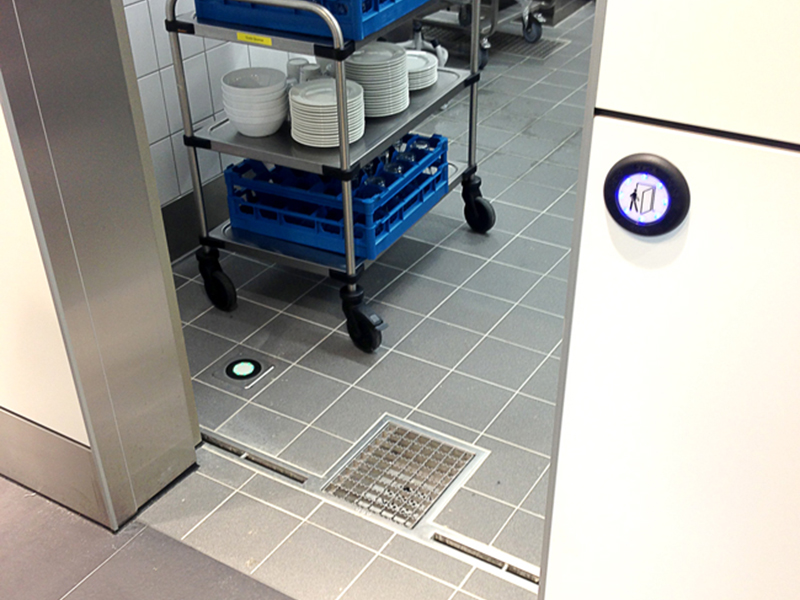

CAPTRON-SENSORswitches-CHT4-2-Application-005

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL2009-Verkehrsorange外壳 交通橙 (RAL 2009)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL5017-Verkehrsblau外壳 交通蓝 (RAL 5017)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7043-VerkehrsgrauB外壳 交通灰 B (RAL 7043)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)
  • RAL9016-Verkehrswei%C3%9F外壳 交通白 (RAL 9016)

特征

  • tactile触觉反馈:振动
  • acoustic听觉反馈:信号音
  • dynamic功能:动态输出(信号时长有限)
  • manual手动
  • semi-automatic半自动
  • automatic全自动
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 12V DC (可选)
24V DC
输出信号 约 300 ms (动态输出)
视觉信号反馈 16个LED灯交替(最多两种颜色)
触觉信号反馈 振动(可选)
听觉信号反馈 信号音(可选)
安装 螺栓
电气接口 M8
JST
导线 + AMP 6.3
线芯
输出 PNP
工作温度 -30°C…+80°C(动态输出)
外壳材料 聚碳酸酯(PC)
传感器材质 聚碳酸酯(PC)
