series41 Standard Display

产品描述

  • 彩色外环,用于螺钉安装
  • 7段数码管显示屏
  • 可配置LED环
  • 带M12连接器的IO-Link/NPN/PNP/推挽输出


应用领域: 工业自动化 | 物流

  • 尺寸
    Ø 100 mm 总直径
    Ø 63 mm 操作面
    10 mm 厚度
  • 安装
    V-型安装
    Ø 27-60 mm 安装孔
  • 可自由编程
    开关灵敏度、激活类型和时间以及各种输出信号等
  • 多种连接方式
    无需IO-Link即可运行(PNP,NPN,推挽)
  • 预配置参数
    通过E1和E2控制LED环
  • 更多信息请访问:
    + CAPTRON CANEO series "IODD-Datei"

下载 series41 Standard Display

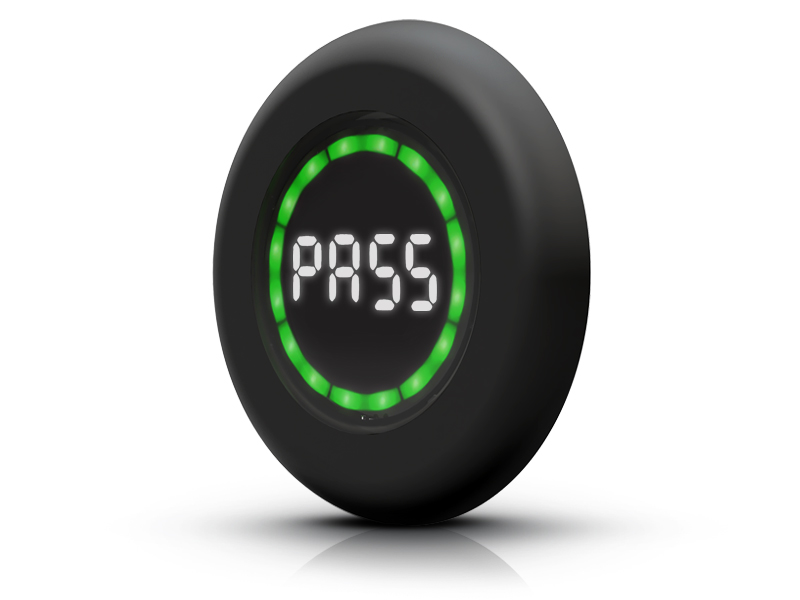

产品图片

CAPTRON-SENSORswitches-series41-Display_01

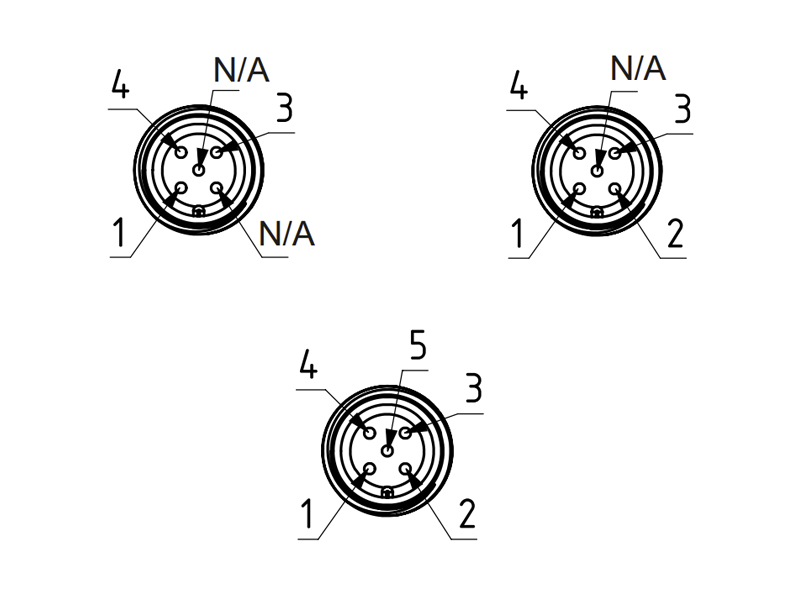

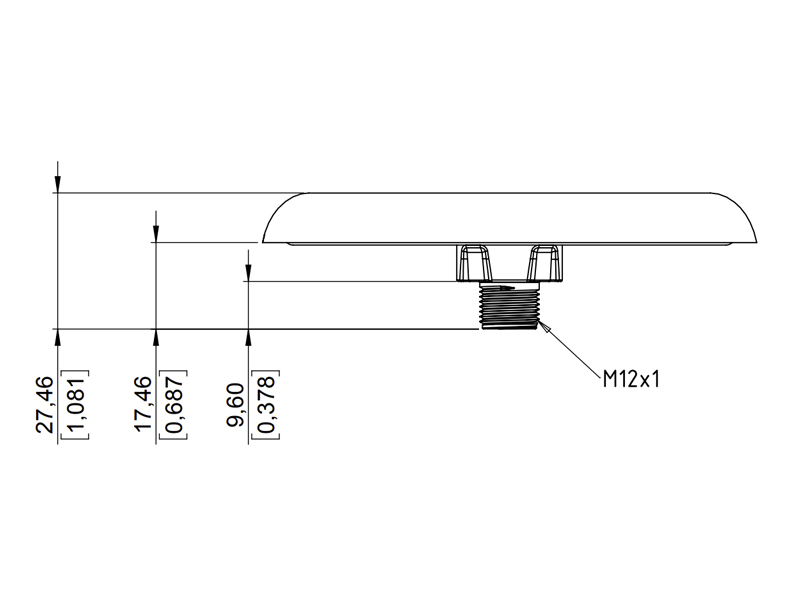

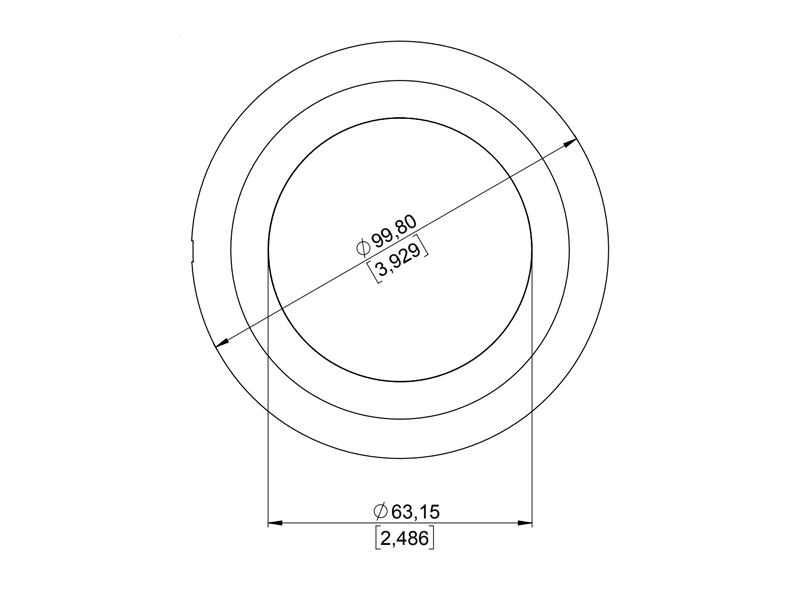

技术图纸

CAPTRON-drawing-series41-display_01
CAPTRON-drawing-series41-display_03
CAPTRON-drawing-series41-display_02

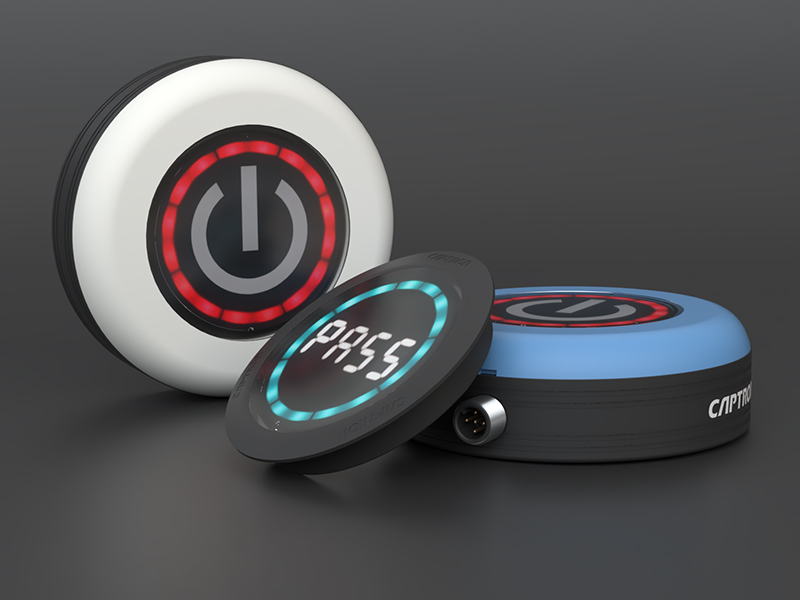

应用图片

CAPTRON-SENSORswitches-series4x-application

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL7043-VerkehrsgrauB外壳 交通灰 B (RAL 7043)
  • RAL2009-Verkehrsorange外壳 交通橙 (RAL 2009)
  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL9016-Verkehrswei%C3%9F外壳 交通白 (RAL 9016)

特征

  • manual手动
  • semi-automatic半自动
  • automatic全自动

规格

供电电压 24V DC (19.2...28.8 V)
工作温度 -25°C...+50°C
通讯接口 IO-Link V1.1
IP防护等级 前面IP69K
IK防护等级 IK08
电气接口 M12
安装 安装孔径 22.5 mm
附件 电缆接头
传感器材质 聚碳酸酯(PC)
电压降 电流为200mA时最大2.5V
输出 PNP-NC
PNP-NO
Push-pull-NO
Push-pull-NC
NPN-NO
NPN-NC

配套附件

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M12

M12电缆

M12传感器连接电缆

  • 直头和弯头连接器可选
  • 多种不同长度可选
  • 多种不同线芯数量可选
  • 螺栓安装

应用领域: 交通与运输 | 工业自动化
