SC4 SET 基础版

产品描述

safeCAP 开关A和B+安全继电器

  • 两个触摸式开关 (SCA4, SCB4)
  • 安全继电器 MCR-225
  • 两根连接电缆 (LKW-SCA, LKW-SCB)



应用领域: 冲压机 | 印刷机

  • 视觉信号反馈
    绿色LED灯（准备运行）
    红色LED灯（触发时）
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型
  • 操作无需任何压力
    高使用舒适度，减少腕部用力

下载 SC4 SET 基础版

csm_SafeCap-A_a2625bb14d
STEP: safeCAP SC4 (开关 A)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_SafeCap-B_ade9747828
STEP: safeCAP SC4 (开关 B)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_Sicherheitsrelais_MCR-225_d037124ed2
STEP: safeCAP 安全问题 MCR-225

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_LKW-SCA-5_SCB-5_ba8f70a6f5
STEP: LKW-SCA-5

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_LKW-SCA-5_SCB-5_ba8f70a6f5
STEP: LKW-SCB-5

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Level-Sensors-Catalogue_52cb7c2e5e
"液位传感器"选型手册

+下载 英文版
+下载 中文版
csm_CAPTRON-Two-hand-Control-safeCAP-Catalog_ddbc099761
"双手控制安全开关safeCAP"选型手册

Zweihandschaltung safeCAP

+下载 德文版
+下载 英文版
+下载 中文版

服务与支持

询价下载中心技术支持

产品图片

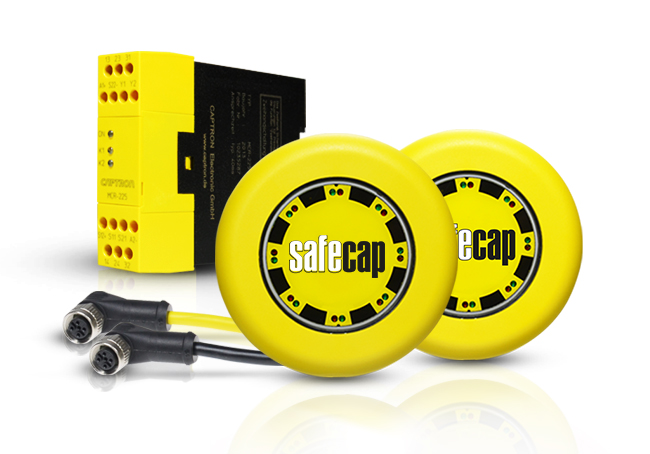

CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Basic

技术图纸

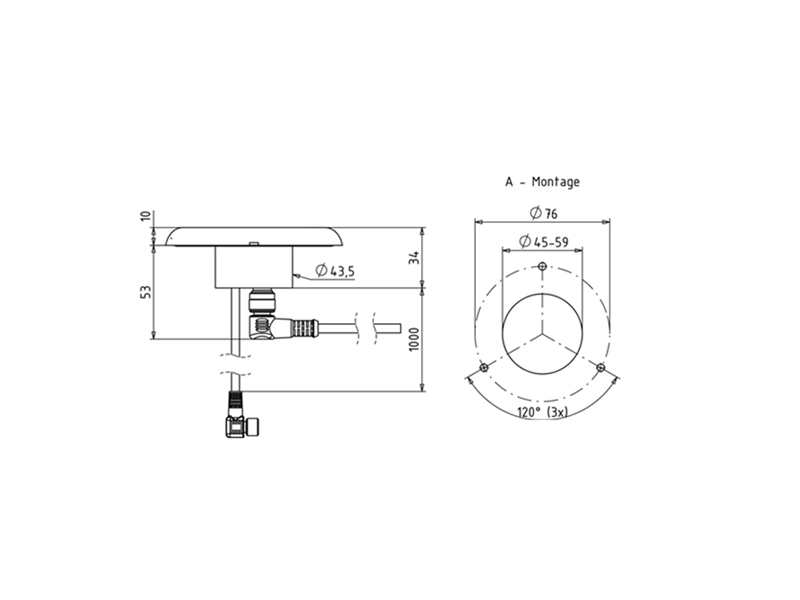

CAPTRON-Drawing-safeCAP-SCA4

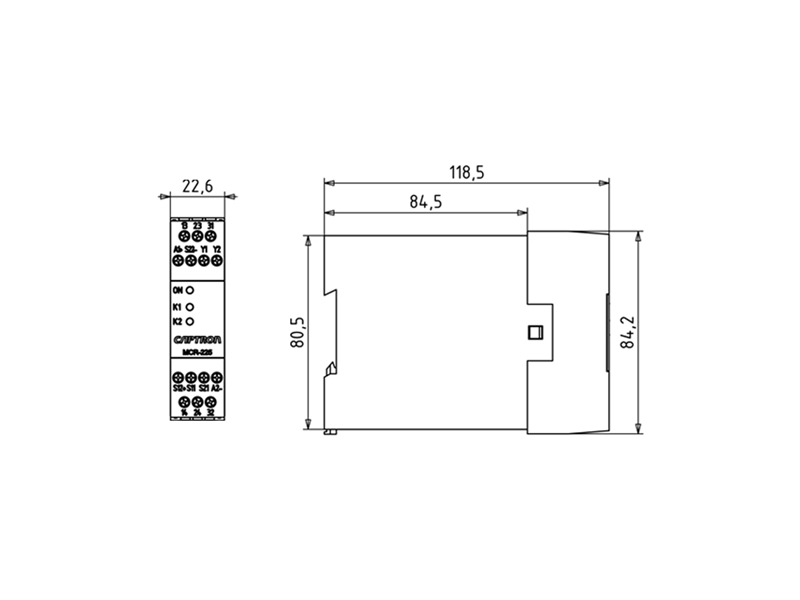

CAPTRON-drawing-safeCAP4-MCR-225

外壳颜色

  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)

特征

  • static功能：静态输出（持续信号）

规格

供电电压 24V DC
输出信号 静态输出
视觉信号反馈 16个LED灯交替（最多两种颜色）
输出 PhotoMOS-继电器，电子
安装 螺栓
电气接口 M12
工作温度 0°C…+55°C（静态输出）
外壳材料 聚碳酸酯(PC)
玻璃钢
传感器材质 聚碳酸酯(PC)
