SC31 (双通道)

产品描述

可与经认可的信号调节仪器搭配使用，作为双手控制器。

  • Ø 50 mm 感应面
  • 总高度低 (7 mm)
  • 通过 MCR225 和 PILZ PNOZ s6 认证
  • 通过 TÜV SÜD 测试 (EN ISO 13849-1, EN ISO 13851)


应用：冲孔 | 压合等

  • 视觉反馈
    绿色 LED (操作准备状态)
    黄色 LED (启动状态)
  • 认证
    通过信号调节仪器认证 (MCR-225继电器、PILZ PNOZ s6)
  • 可与所有标准安全控制器和安全继电器搭配使用
  • 100% 防水防油 - IP68
    控制器采用完全封装设计
  • 物理设计
    M12 5 针和 M12 8 针（占用 6 针）

下载 SC31 (双通道)

csm_LKG-60-_-DS_V1.0_de_en_7233c42ce7
cable LKG-60-datasheet

+下载
csm_safeCAP_SC31_dual_channel_5pin_datasheet_V1.1_en_f4a0b005e4
SC31_dual channel_5pin_datasheet

+下载
csm_safeCap_SC31_dual_channel_6pin_datasheet_V1.1_en_1a55e63b08
SC31_dual channel_6pin_datasheet

+下载
csm_SC30_SC31_EC_Declaration_of_Conformity_ecad46ef56
SC3x EC declaration of conformity

+下载
csm_SC30_SC31_UKCA_Declaration_of_Conformity_22d1ab584d
SC3x UKCA declaration of conformity

+下载
csm_EC_Declaration_of_Conformity_SC30_31__RoHS_520d4933e3
SC3x RoHS EC declaration of conformity

+下载
csm_REACH_Declaration_of_Conformity_SC30_31_e05764331d
SC3x REACH EC declaration of conformity

+下载
SC31_dual_channel_5-Pin
STEP: SC31 dual channel 5pin

+下载
SC31_dual_channel_6-Pin__8-Pin_
STEP: SC31 dual channel 6pin

+下载
csm_LKW-60-_-DS_V1.0_de_en_9504cd2f7e
Cable LKW-60- datasheet

+下载
csm_M6A_028949_0001_Rev._01_b9507d55bb
EC-Type Examination Certificate SC3x No. M6A 028949

+下载

服务与支持

询价下载中心技术支持

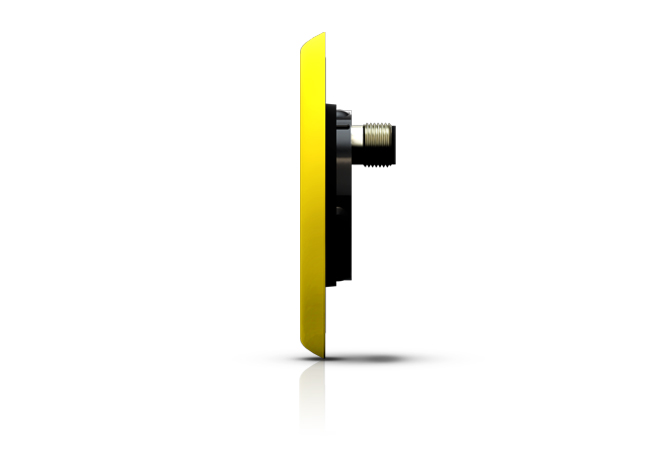

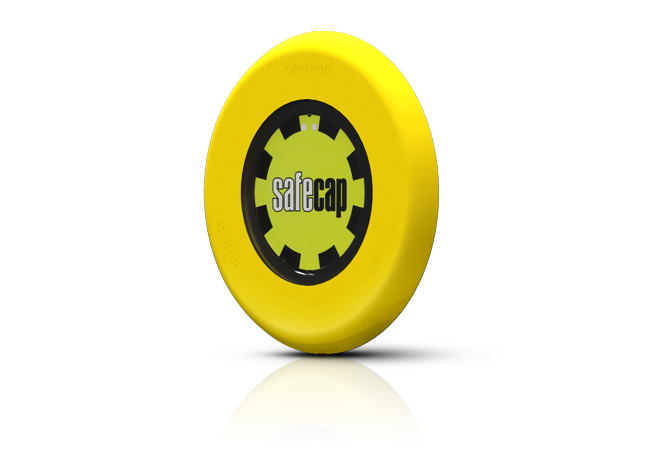

产品图片

[Translate to Chinesisch:]
[Translate to Chinesisch:]
[Translate to Chinesisch:]

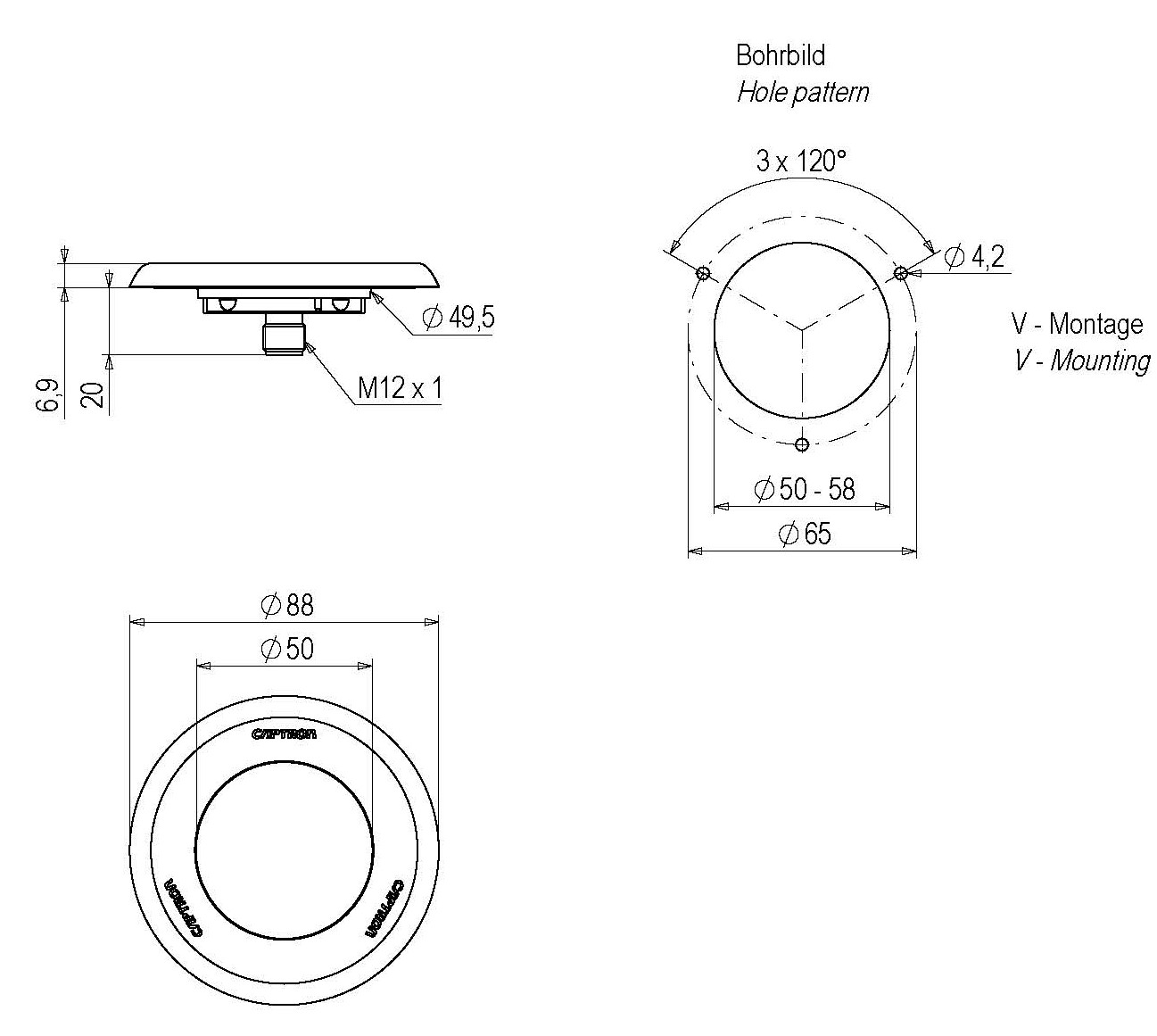

技术图纸

[Translate to Chinesisch:]

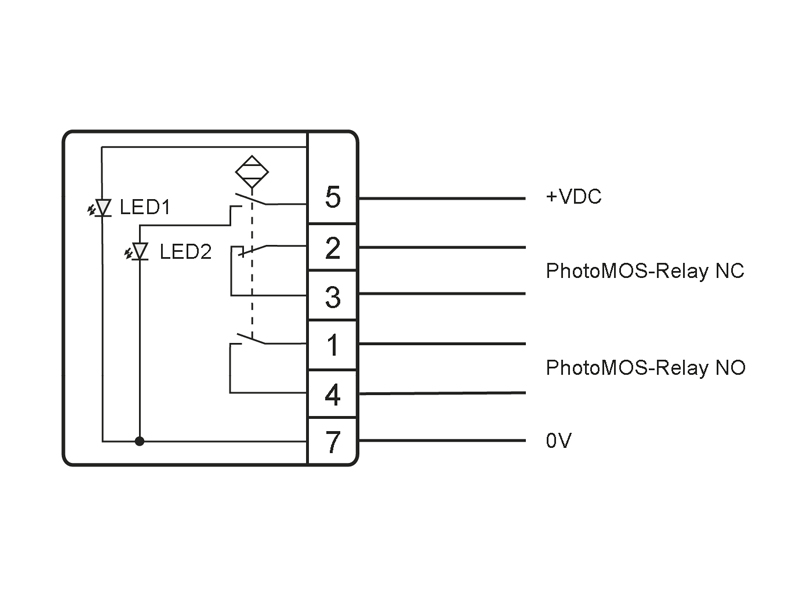

Anschlussbild_SC3x_M12_5pin
[Translate to Chinesisch:]

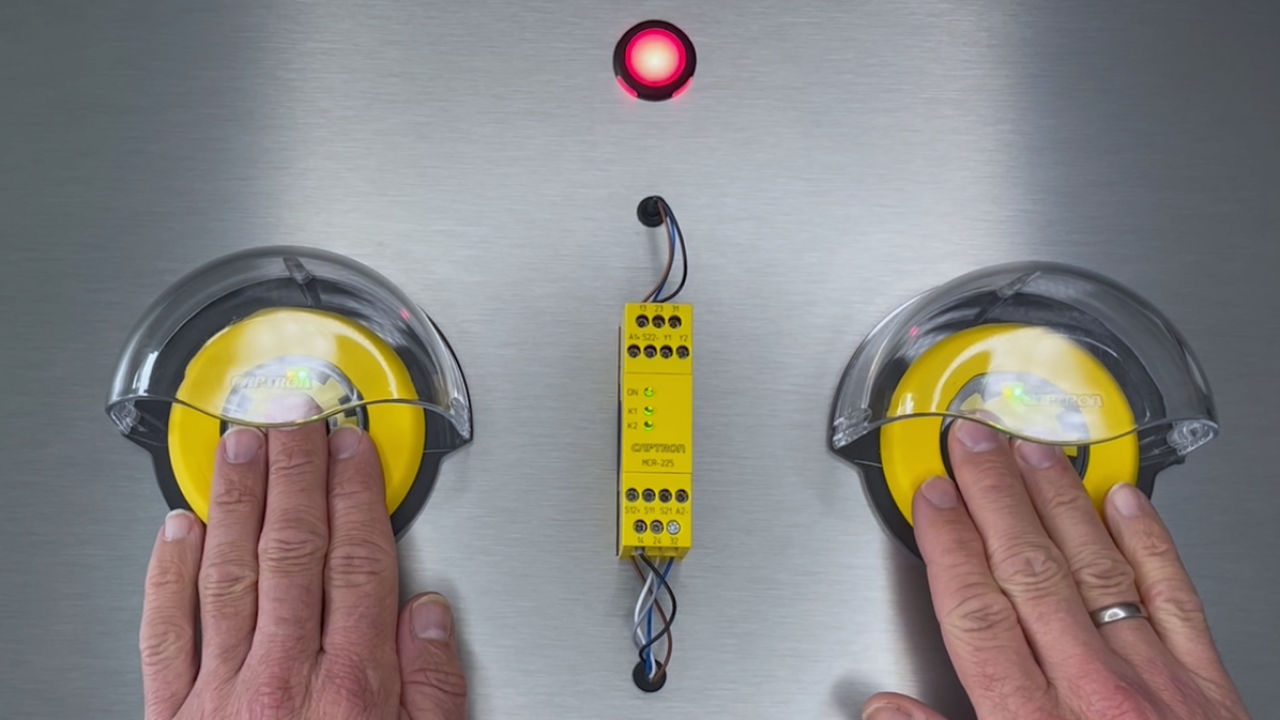

应用图片

[Translate to Chinesisch:]

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)

特征

  • static功能：静态输出（持续信号）
  • rel开关输出：PhotoMOS 继电器 NC 常闭型、NO 常开型

规格

供电电压 24V DC (19.2...28.8 V)
视觉信号反馈 黄色LED
LED 绿
工作温度 -25°C...+75°C
IP防护等级 正面 IP68
背面IP67
电流消耗 Max. 20mA
闭合延迟 Max. 50 ms
闭合延迟 Max. 30 ms
额定绝缘电压 32 V
电气接口 M12
线数 5-针
6-针
Performance Level Ple*
MTTFd 1123年
PFHd 2,47 E-10 /h
Kategorie CAT 4*
DC 0 (99% mit Relais)
TM 20 Jahre
Hinweis* Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen
