OGLW2-70T5-2PS6 (mit Slave Anschluß)

产品描述

TCP-激光检测单元 70mm

  • 产品设计小巧紧凑
  • 开放式设计
  • 用于精确定位的安装孔
  • 可同时对X、Y和Z轴进行校准
  • 次级接插线可以连接更多的传感器



应用领域: 设备&工程机械 | 工业自动化

  • 用于精确定位的安装孔
    可大大较少例如连续生产中安装的工作量
  • 可同时对X、Y和Z轴进行校准
    两两轴线均在交叉点进行测量
  • 开放式的结构设计
    更方便对被测物的精准检测
  • 安装简单
    最小的布线工作量
  • 次级接插线可以连接更多的传感器

下载 OGLW2-70T5-2PS6

csm_OGLW2-70T5-2PS6-DS_V1.0_de_en_c5f9b538e1
Datenblatt - 70 mm TCP offenes Design mit Slave Anschluss

+下载 德文版
+下载 英文版
csm_OGLW2-70T5-2PS6_62f202991f
STEP: 70 mm TCP 开放式设计 - OGLW2-70T5-2PS6 (with slave conductor)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

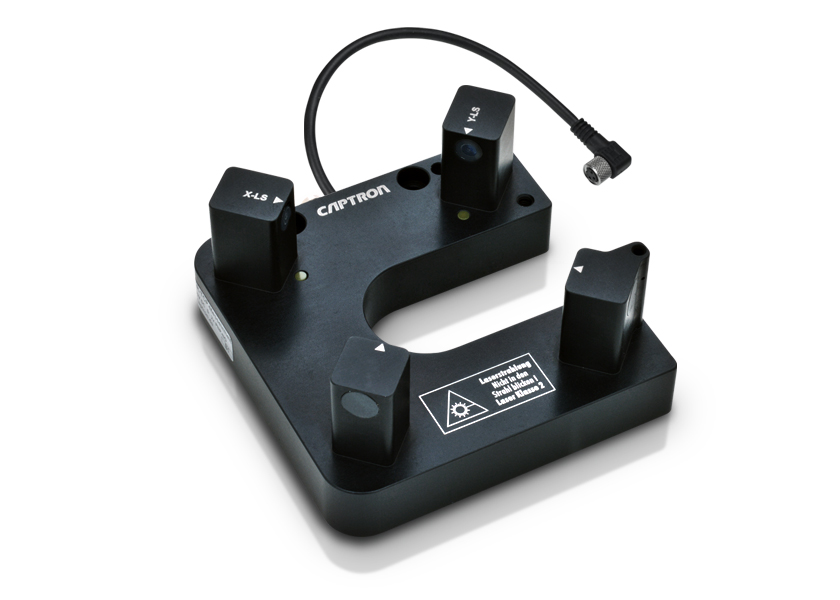

产品图片

CAPTRON-Optical-Sensors-OGLW2-70T5-2PS6-Slave

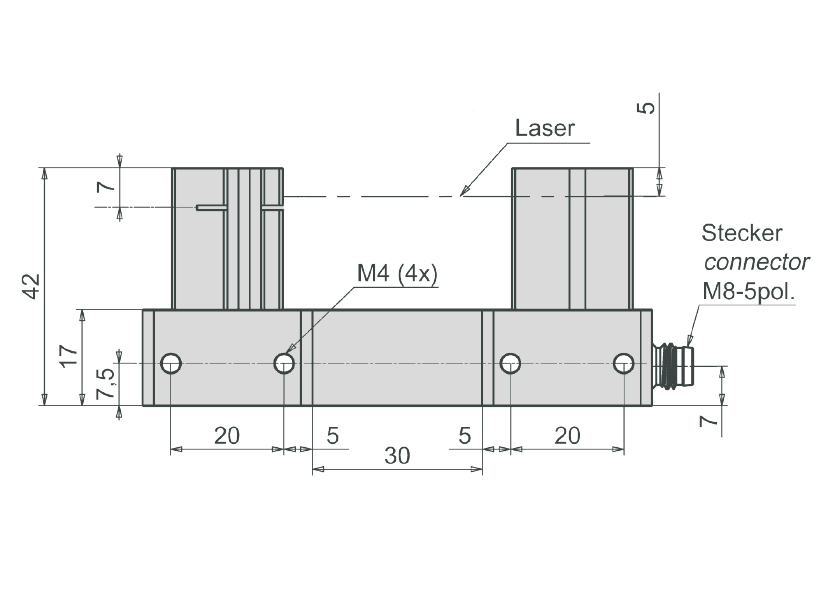

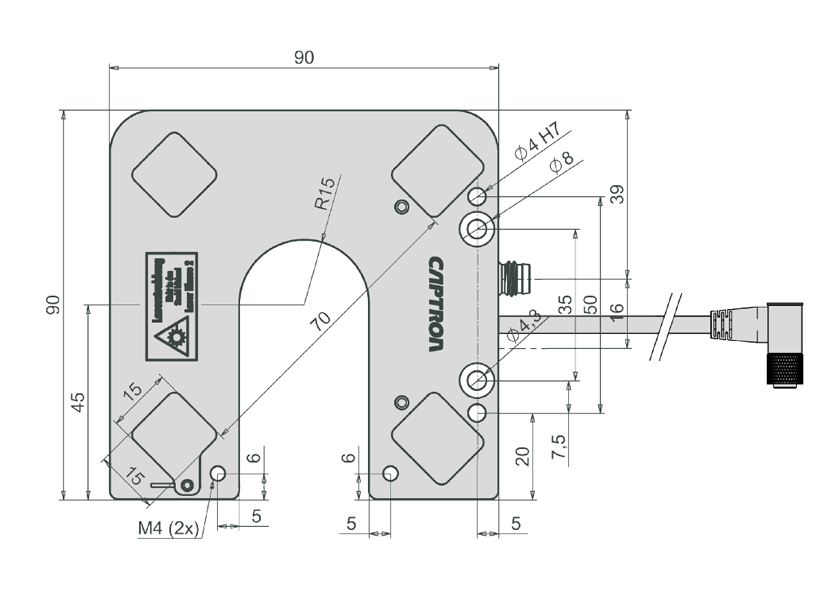

技术图纸

CAPTRON-drawing-OGLW2-70T5-2PS6-Slave_1
CAPTRON-drawing-OGLW2-70T5-2PS6-Slave_2

外壳颜色

  • Alu-schwarz表面氧化的黑色铝制外环

规格

供电电压 12…30V DC
负载电流 每个输出最大200mA,含电路保护功能
输出 2xPNP-NO
视觉信号反馈 黄色LED
电压降 电流为200mA时最大2.5V
电流消耗 Max. 50 mA
工作温度 -10...+50°C
IP防护等级 IP65
激光类型 红光,650 nm,等级2
开关频率 1 kHz
可分辨物体直径 0.2 mm
重复测量精确度 0.01 mm
外壳材料 铝制(AL)
