CSL6-2 (标准产品)

产品描述

玻璃LED信号显示

  • 显示灯直径 Ø 55 mm
  • 粘贴安装
  • 内侧高度14 mm
  • 外侧高度3.2 mm
  • 型材斜度90°



应用领域: 交通与运输 | 建筑工程

  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型
  • 超过10万小时的超长使用寿命
  • 通过96个红色或黄色的LED灯显示

下载 CSL6-2

csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+下载 德文版
+下载 英文版
+下载 PL

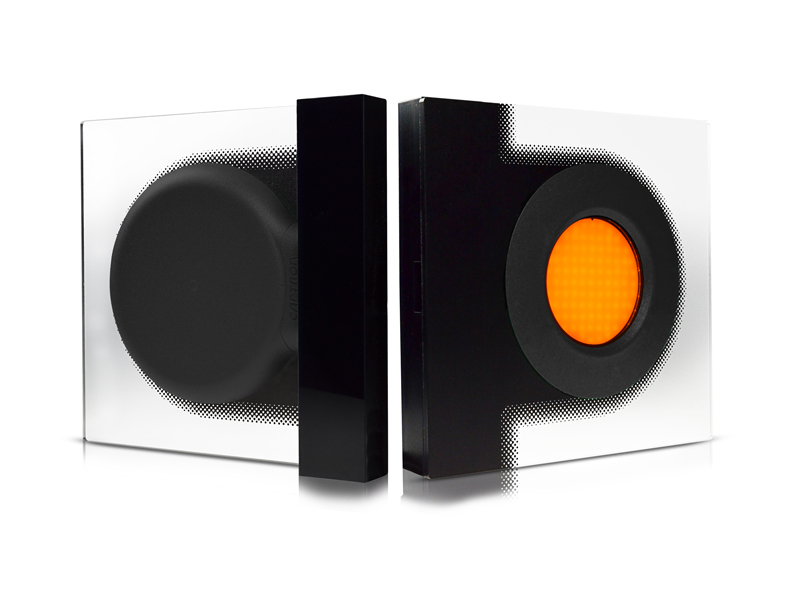

产品图片

CAPTRON-LED-signalling-CSL6

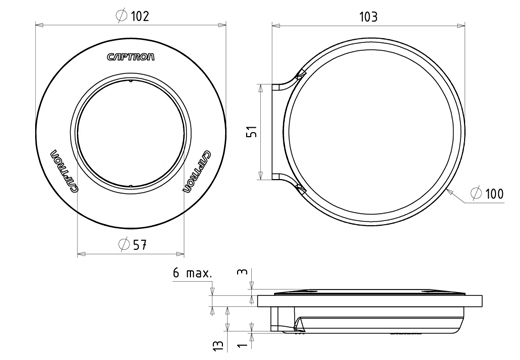

技术图纸

CSL6-1_drawing

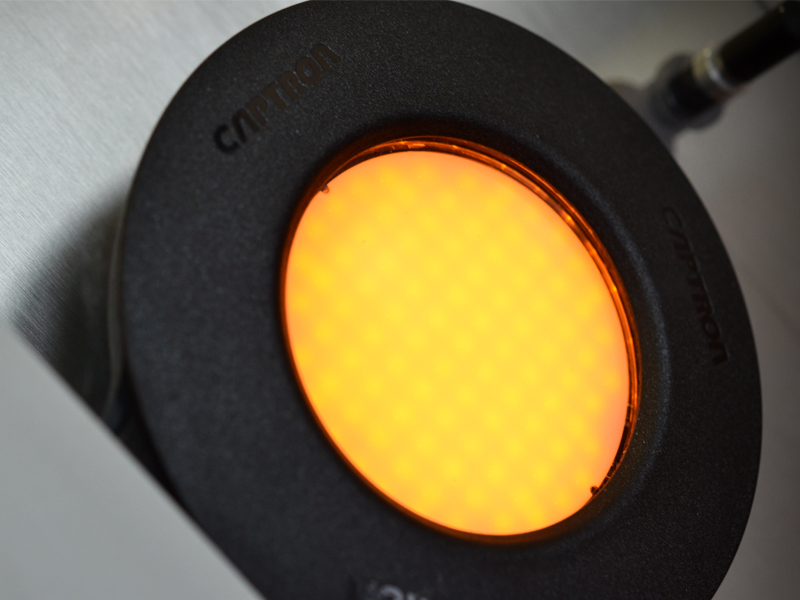

应用图片

CAPTRON-LED-Signal-Unit-CSL6-Application-01

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)

规格

供电电压 24V DC
视觉信号反馈 红色LED
黄色LED
电气接口 JST
安装 粘贴安装
外壳材料 聚碳酸酯(PC)

配套附件

CHT-46-__pic

CHT-46-#

JST电缆 4针适用于: |CHT3 | CHT4 |
|CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 4芯
  • 连接器 JST 2.54



应用范围: 交通与运输 | 工业自动化
