CHT9-Y (铝制外壳)

产品描述

自动化应用领域的理想选择

  • 开关感应面 Ø 63 mm
  • 坚固的压铸铝制外壳
  • 符合最高设计防护标准
  • 连接器M12同样适用
  • 产品高度56.3 mm



应用领域: 建筑工程 | 工业自动化

  • 提供定制化服务
    开关的图标可根据客户的需求定制
  • 通过LED灯提供视觉信号反馈
  • 无需任何操作压力
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型

下载 CHT9-Y

csm_CAPTRON-SENSORswitches-Catalog_cn_c55b47168c
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

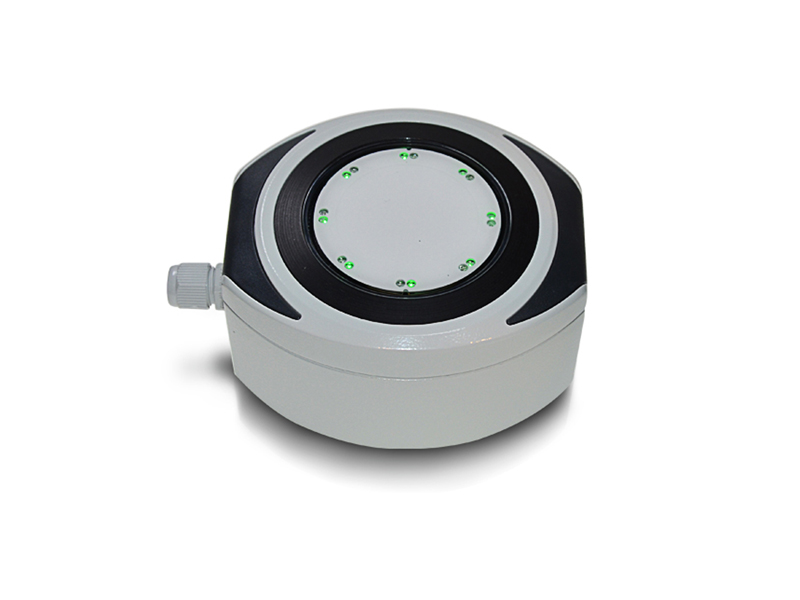

产品图片

CAPTRON-SENSORswitches-CHT9-Y

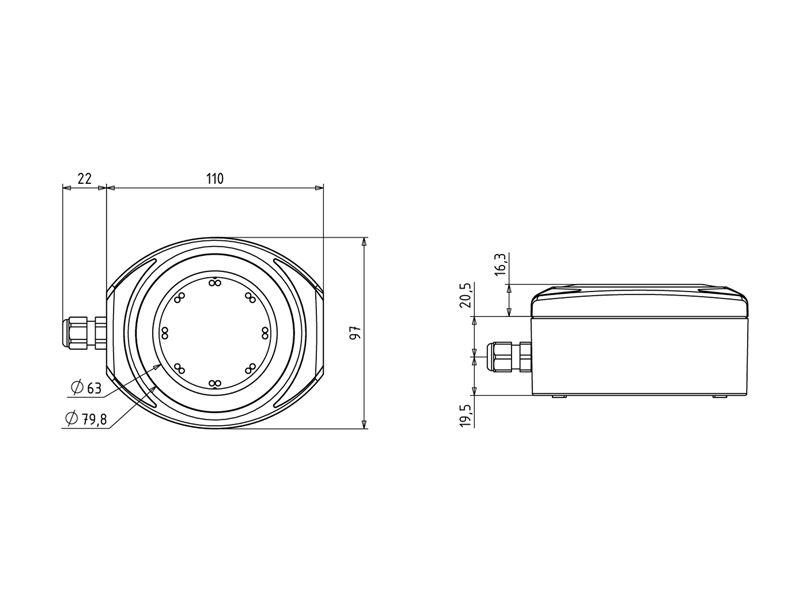

技术图纸

CAPTRON-SENSORswitches-drawing-CHT9-Y

外壳颜色

  • RAL840-1-Grau-Pulverbeschichtet外壳 灰色粉末涂层 (RAL 8401)

特征

  • dynamic功能:动态输出(信号时长有限)
  • manual手动
  • semi-automatic半自动
  • automatic全自动
  • pnp开关量输出:PNP - 晶体管
  • npn开关量输出:NPN - 三极管

规格

供电电压 24V DC
12V DC (可选)
输出信号 约 300 ms (动态输出)
视觉信号反馈 16个LED灯交替(最多两种颜色)
安装 螺栓
触觉信号反馈 振动(可选)
听觉信号反馈 信号音(可选)
电气接口 M8
M12
线芯
输出 PNP
PNP/NPN信号转换器(自动)
工作温度 -30°C...+80°C
