CHT7-2/#° (型材斜度)

产品描述

内侧单面控制
花纹玻璃和墙面安装的理想选择

  • 开关感应面 Ø 63 mm
  • 粘贴安装
  • 内侧高度14 mm
  • 型材斜度84°, 80°, 60°



应用领域: 交通与运输 | 建筑工程

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案
    通过LED灯提供视觉信号反馈
    无需任何操作压力
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型
  • 可选项
    触觉反馈(振动)

下载 CHT7-2/#°

csm_CAPTRON-SENSORswitches-Catalog_cn_c55b47168c
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
触摸式感应开关"TSI-PRM"技术文件

+下载 德文版
+下载 英文版
+下载 PL

产品图片

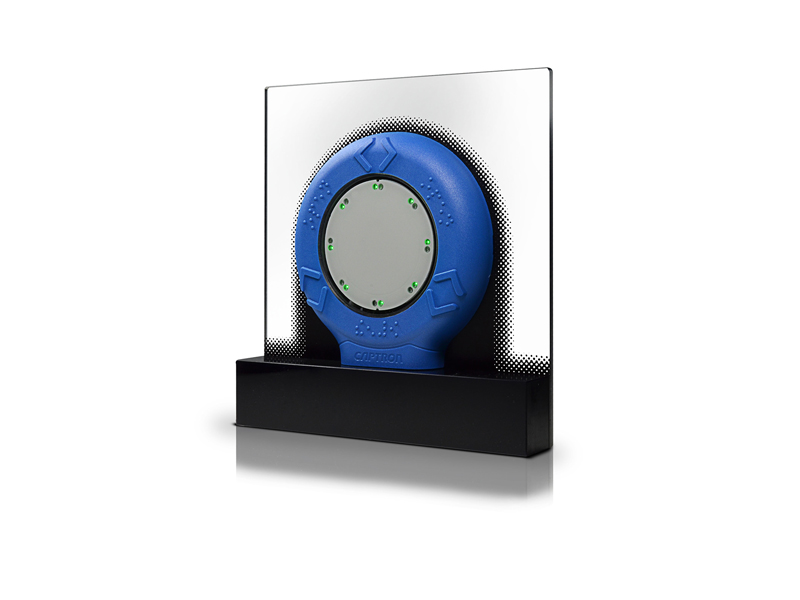

CAPTRON-SENSORswitches-CHT7-2-Standard

技术图纸

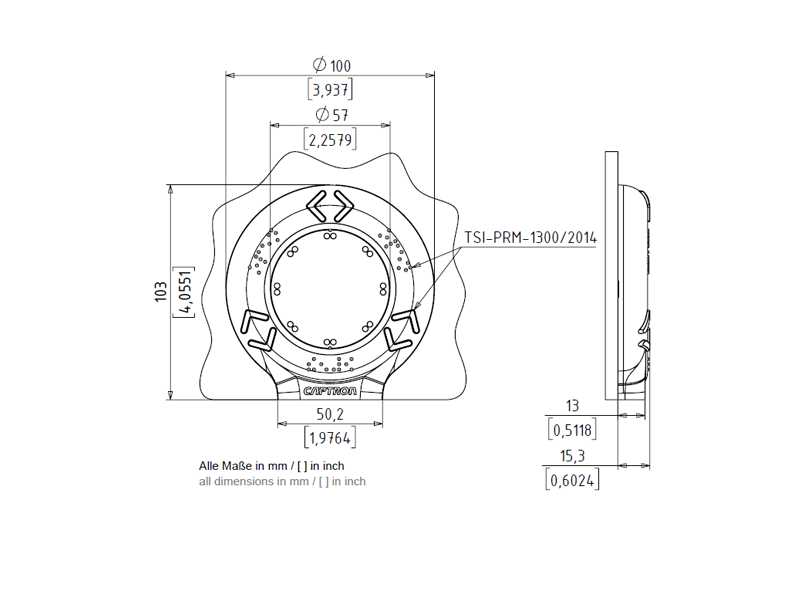

CAPTRON-Drawings-SENSORswitches-CHT7-2

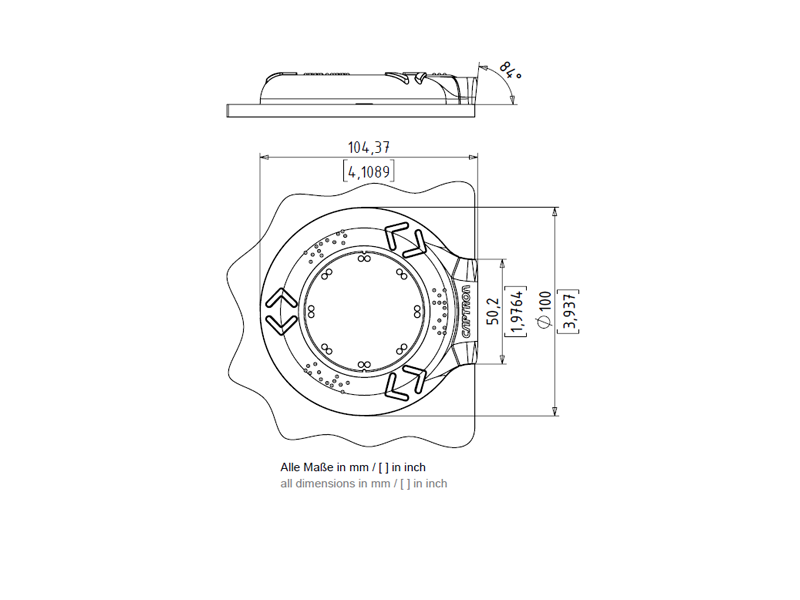

CAPTRON-Drawings-SENSORswitches-CHT7-84angle

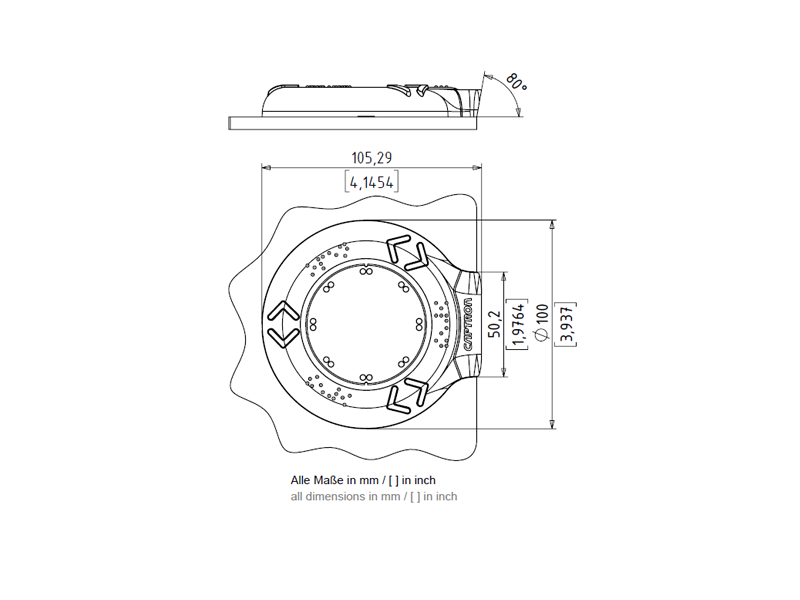

CAPTRON-Drawings-SENSORswitches-CHT7-80angle

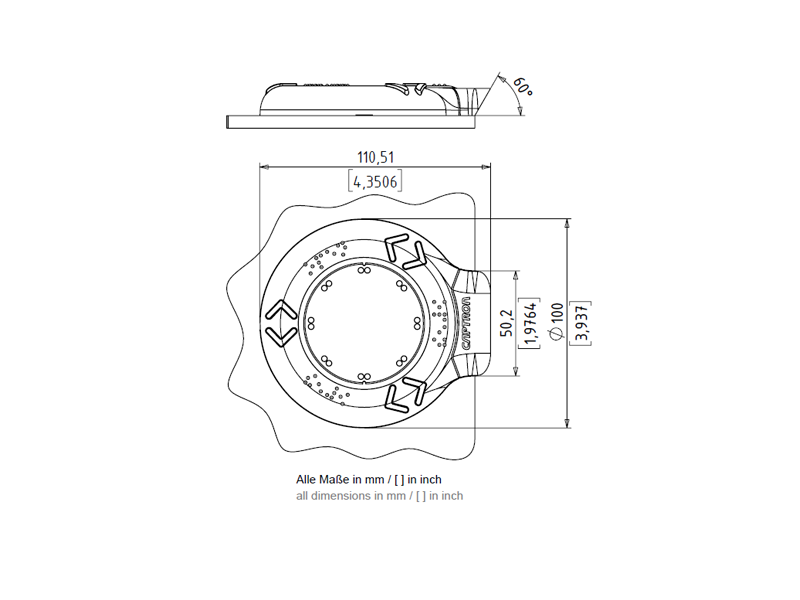

CAPTRON-Drawings-SENSORswitches-CHT7-60angle

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)

特征

  • tactile触觉反馈:振动
  • dynamic功能:动态输出(信号时长有限)
  • semi-automatic半自动
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 24V DC
输出信号 约 300 ms (动态输出)
视觉信号反馈 16个LED灯交替(最多两种颜色)
触觉信号反馈 振动(可选)
安装 粘贴安装
电气接口 JST
输出 PNP
工作温度 -30°C...+80°C
传感器材质 聚碳酸酯(PC)
外壳材料 聚碳酸酯(PC)
