CHT4-0 (传感器元件)

产品描述

可安装在加固的金属外环上（铝、原色氧化）

  • 产品总直径 Ø 63 mm
  • 传感器元件高度 9.7 mm



应用领域:建筑工程 | 交通和运输 | 工业自动化

  • 需要安装配件AH4-1X9/CPM07
    (110 mm x 110 mm)
  • 提供定制化服务
    开关的图标可根据客户需求定制
  • 可选项
    触觉反馈（振动）
    听觉反馈 （信号音）
    12V DC 可选

下载 CHT4-0

csm_CAPTRON-SENSORswitches-Catalog_cn_c55b47168c
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
触摸式感应开关"EN50155"证书

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
触摸式感应开关"TSI-PRM"技术文件

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

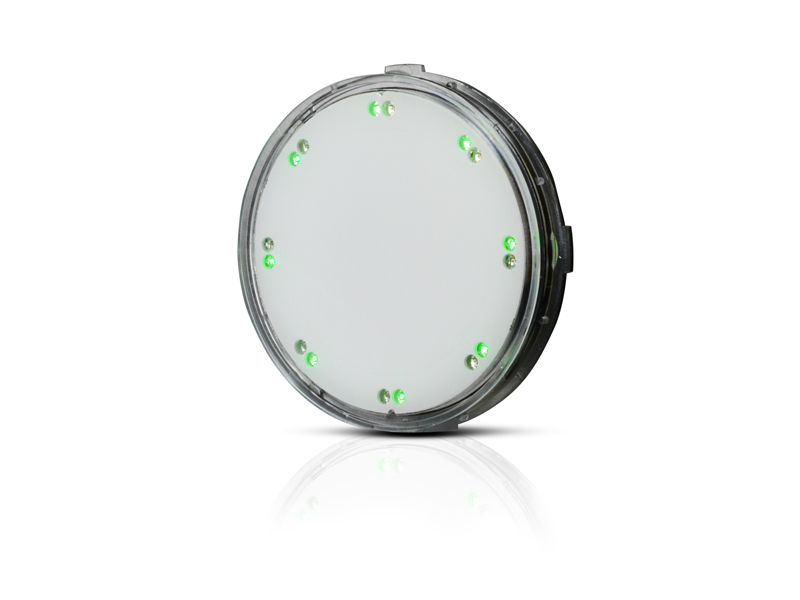

产品图片

CAPTRON-SENSORswitches-CHT4-0

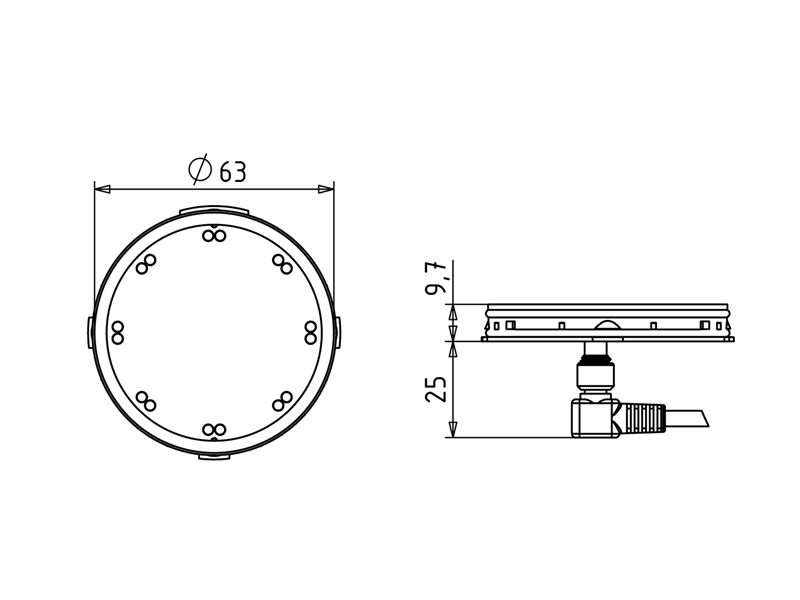

技术图纸

CAPTRON-drawing-CHT4-0

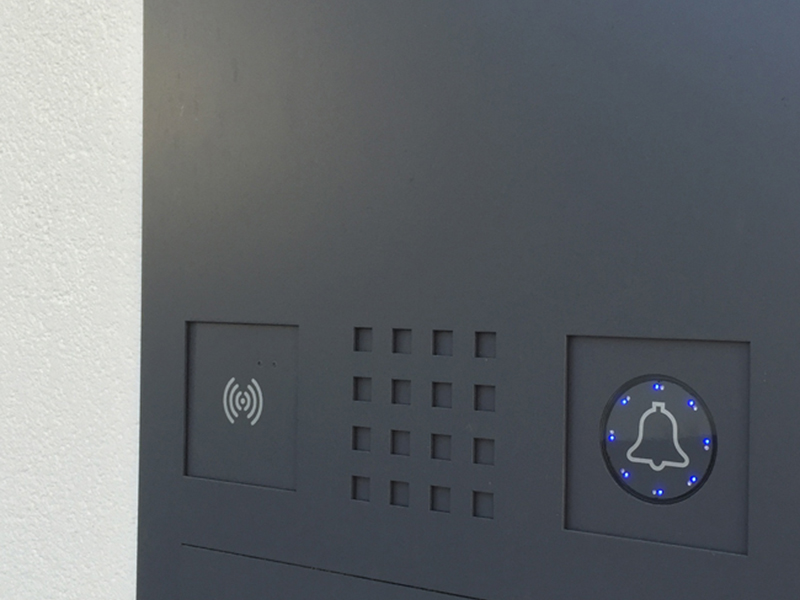

应用图片

CAPTRON-SENSORswitches-CHT4-0-Application-001

特征

  • tactile触觉反馈：振动
  • acoustic听觉反馈：信号音
  • dynamic功能：动态输出（信号时长有限）
  • manual手动
  • semi-automatic半自动
  • automatic全自动
  • pnp开关量输出：PNP - 晶体管

规格

供电电压 12V DC （可选）
24V DC
输出信号 约 300 ms （动态输出）
视觉信号反馈 16个LED灯交替（最多两种颜色）
触觉信号反馈 振动（可选）
听觉信号反馈 信号音（可选）
安装 卡入式安装
电气接口 M8
JST
导线 + AMP 6.3
线芯
输出 PNP-NO
PNP/NPN信号转换器（自动）
工作温度 -30°C…+80°C（动态输出）
传感器材质 聚碳酸酯(PC)
