CHT3-F (板面安装)

产品描述

板面安装

  • 产品总高度 Ø 50 mm
  • 可通过锁定环进行板面安装
  • 安装孔径 Ø 48-48.5 mm
  • 产品高度 3.3 mm



应用领域: 建筑工程 | 工业自动化

  • 提供定制化服务
    开关的图标可根据客户的需求定制
  • 可选项
    触觉反馈

下载 CHT3-F

csm_thumb-CAPTRON-certificate-of-compliance-CSA_91d3ba7702
Certificate of Compliance - CSA

+下载 德文版
+下载 英文版
csm_CAPTRON-thumb-set-konfigurationsanleitung_625adcb3fe
SENSORtaster Konfigurationsanleitung

+下载 德文版
+下载 英文版
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT3 "EN 45545"

+下载 德文版
+下载 英文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-EG-RST_4abe9577db
Zertifikat "EG-Baumusterbescheinigung RST"

+下载 德文版
+下载 英文版
+下载 PL

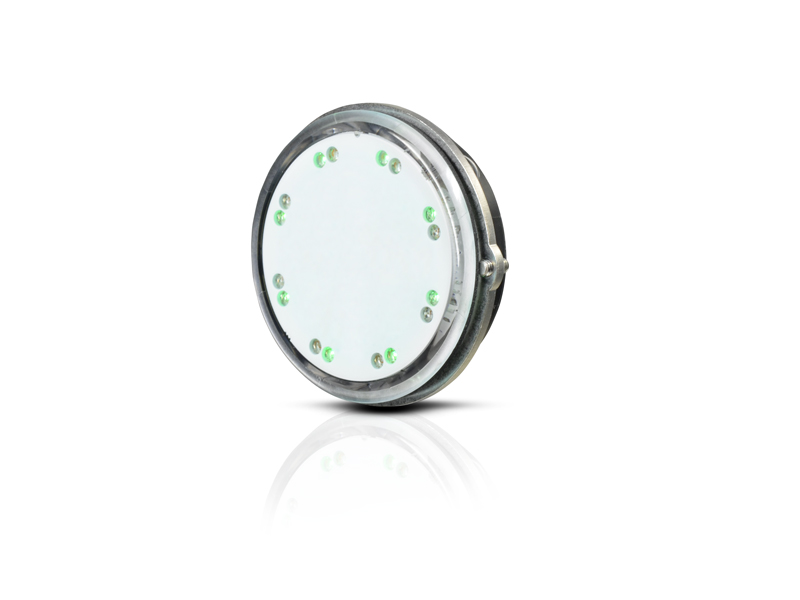

产品图片

CAPTRON-SENSORswitches-CHT3-F-Fronttafeleinbau

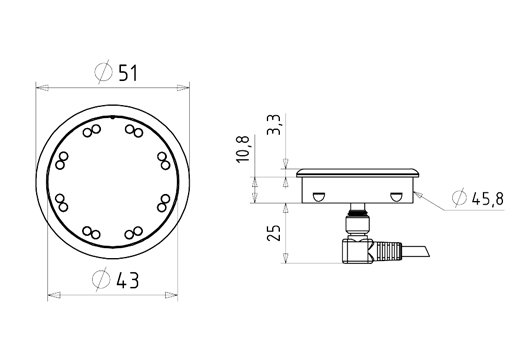

技术图纸

CHT3-F_drawing

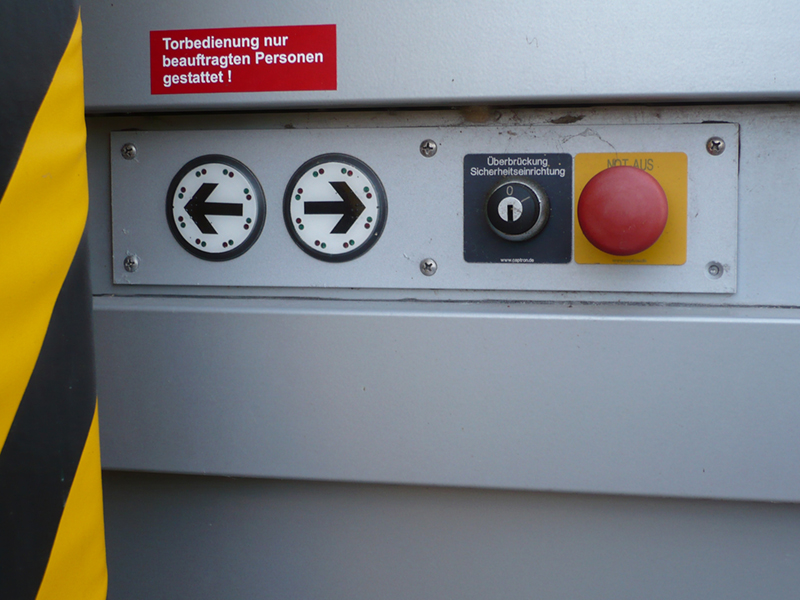

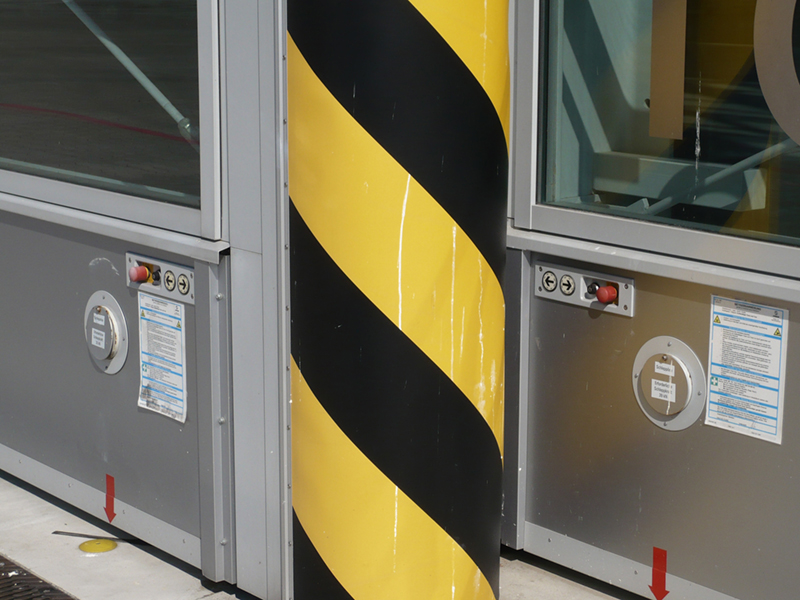

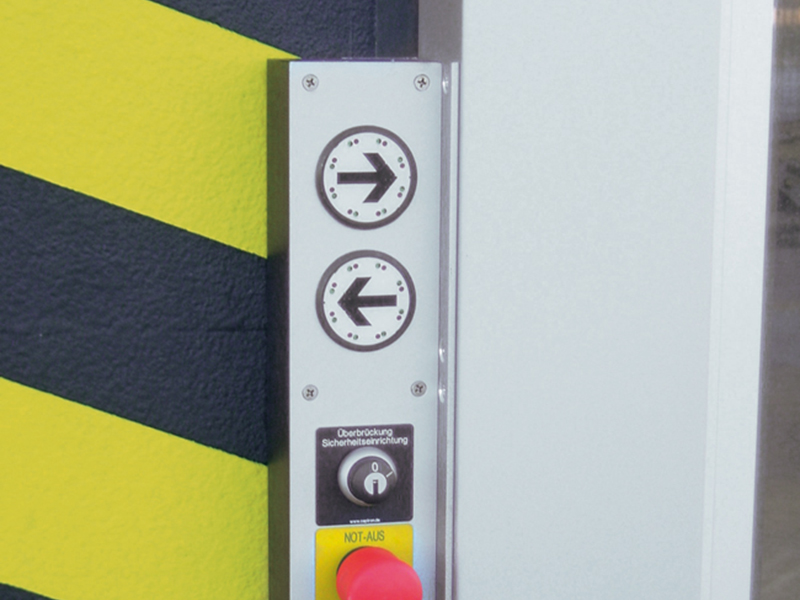

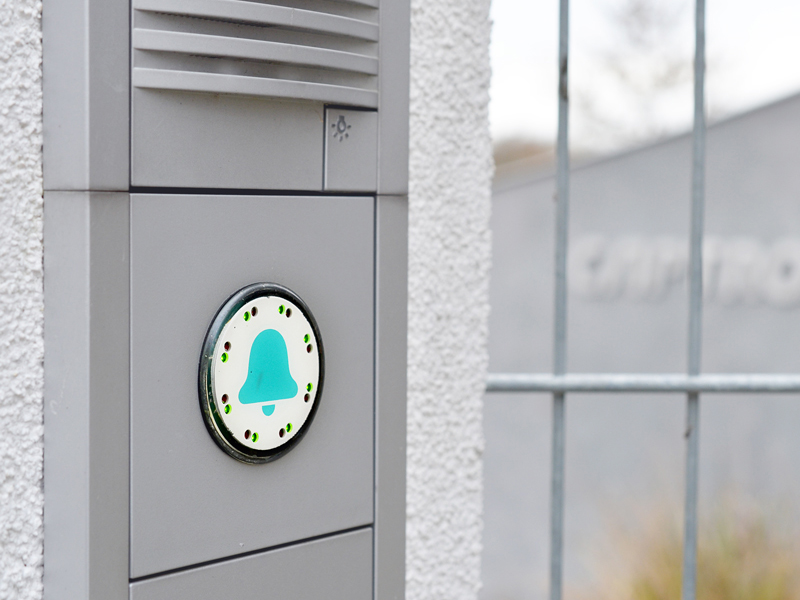

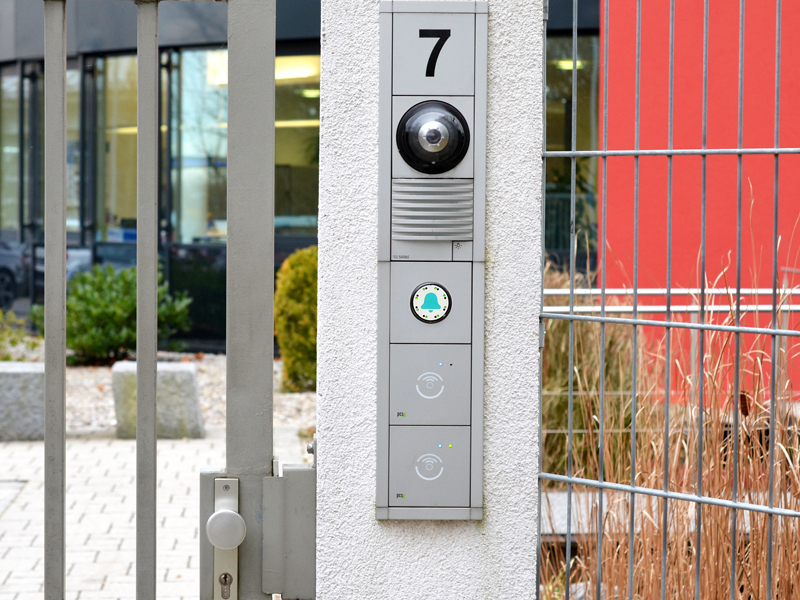

应用图片

CAPTRON-SENSORswitches-CHT3-F-Application-001
CAPTRON-SENSORswitches-CHT3-F-Application-002
CAPTRON-SENSORswitches-CHT3-F-Application-003
CAPTRON-SENSORswitches-CHT3-F-Application-004
CAPTRON-SENSORswitches-CHT3-F-Application-005

特征

  • acoustic听觉反馈:信号音
  • tactile触觉反馈:振动
  • dynamic功能:动态输出(信号时长有限)
  • static功能:静态输出(持续信号)
  • semi-automatic半自动
  • manual手动
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 24V DC
110V DC (可选)
输出信号 约 300 ms (动态输出)
静态输出
视觉信号反馈 16个LED灯交替(最多两种颜色)
触觉信号反馈 振动(可选)
听觉信号反馈 信号音(可选)
安装 螺栓
电气接口 导线 + AMP 6.3
线芯
JST
M8
输出 PNP
工作温度 -30°C…+80°C(动态输出)
0°C…+55°C(静态输出)
外壳材料 聚碳酸酯(PC)
传感器材质 聚碳酸酯(PC)

配套附件

CHT-46-__pic

CHT-46-#

JST电缆 4针适用于: |CHT3 | CHT4 |
|CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 4芯
  • 连接器 JST 2.54



应用范围: 交通与运输 | 工业自动化

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M8

M8电缆

M8传感器连接电缆

  • 直头和弯头的连接器可选
  • 多种不同长度可选
  • 多种不同的线芯数量可选
  • 螺栓或卡入式安装

应用领域: 交通和运输 | 工业自动化

CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程
