CHT3-5 (防误操作设计)

产品描述

安装直径 22.5 mm,防误操作设计

  • 产品总直径 Ø 60 mm
  • M18x1 螺母安装
  • 安装孔径 Ø 22.5 mm
  • 产品高度 55 mm



应用领域:建筑工程 | 工业自动化

  • 集成保护外罩,防止误操作
  • 提供定制化服务
    开关的图标可根据客户的需求定制
  • 可选项
    触觉反馈(振动)
    听觉反馈(信号音)
    继电器输出

下载 CHT3-5

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-5

SENSORtaster CHT-series

+下载 德文版
+下载 英文版
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT3 "EN 45545"

+下载 德文版
+下载 英文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-EG-RST_4abe9577db
Zertifikat "EG-Baumusterbescheinigung RST"

+下载 德文版
+下载 英文版
+下载 PL

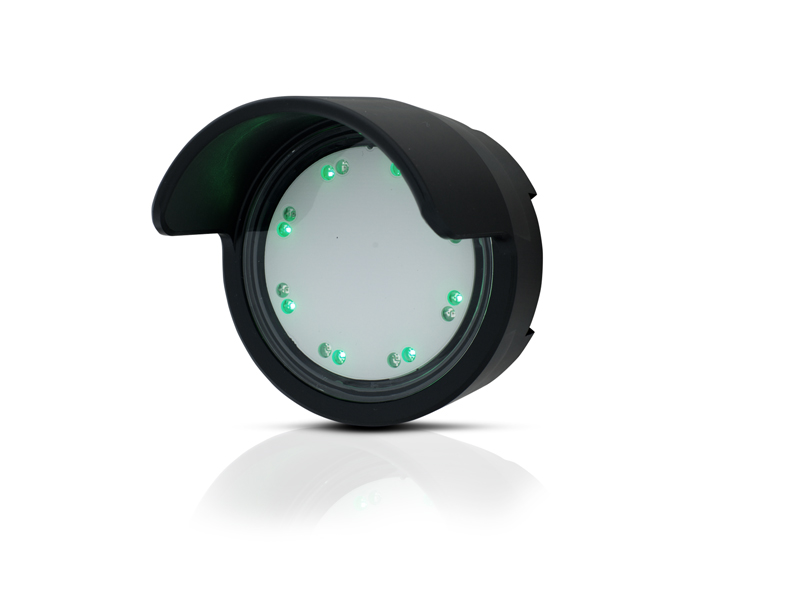

产品图片

CAPTRON-SENSORswitches-CHT3-5-Protector

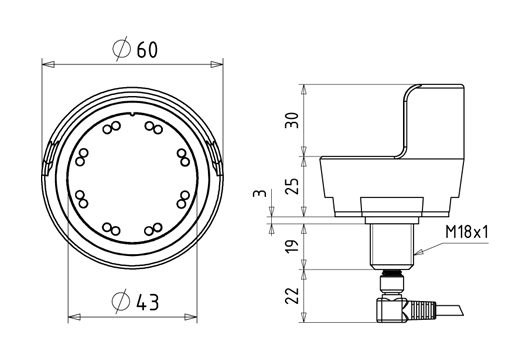

技术图纸

CHT3-5_drawing

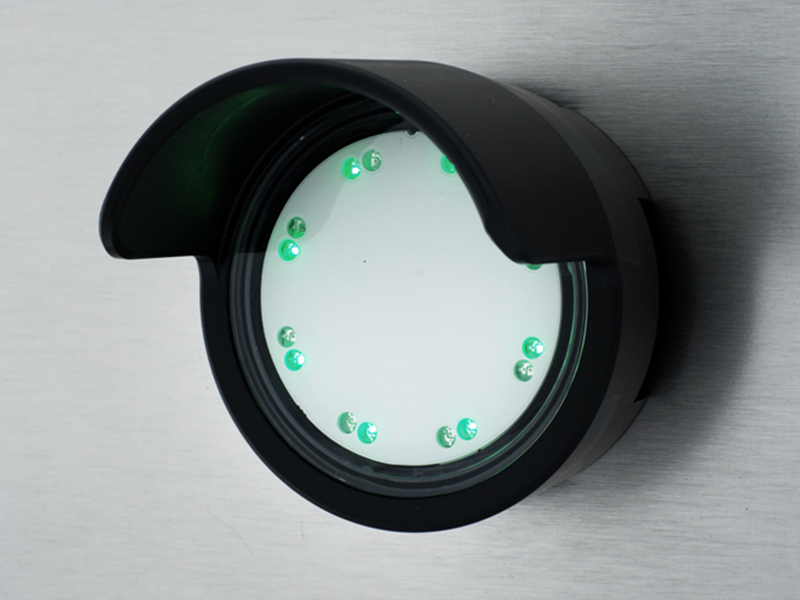

应用图片

CAPTRON-SENSORswitches-CHT3-5-Application-001

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)

特征

  • tactile触觉反馈:振动
  • dynamic功能:动态输出(信号时长有限)
  • static功能:静态输出(持续信号)
  • semi-automatic半自动
  • manual手动
  • rel开关量输出:继电器输出
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 110V DC (可选)
24V DC
输出信号 约 300 ms (动态输出)
静态输出
安装 安装孔径 22.5 mm
螺母 M18x1
视觉信号反馈 16个LED灯交替(最多两种颜色)
触觉信号反馈 振动(可选)
电气接口 线芯
M8
导线 + M8
导线 + M12
导线 + AMP 6.3
JST
接线端子
输出 PNP
工作温度 -30°C…+80°C(动态输出)
0°C…+55°C(静态输出)
外壳材料 聚甲醛树脂(POM)
传感器材质 聚碳酸酯(PC)

配套附件

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M8

M8电缆

M8传感器连接电缆

  • 直头和弯头的连接器可选
  • 多种不同长度可选
  • 多种不同的线芯数量可选
  • 螺栓或卡入式安装

应用领域: 交通和运输 | 工业自动化

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M12

M12电缆

M12传感器连接电缆

  • 直头和弯头连接器可选
  • 多种不同长度可选
  • 多种不同线芯数量可选
  • 螺栓安装

应用领域: 交通与运输 | 工业自动化

CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程
