CHT3-4

产品描述

安装直径 22.5 mm

  • 产品总直径 Ø 60 mm
  • M18x1 螺母安装
  • 安装孔径 Ø 22.5 mm
  • 产品高度 25 mm



应用领域:建筑工程 | 工业自动化

  • 提供定制化服务
    开关的图标可根据客户的需求定制
  • 可选项
    触觉反馈(振动)
    听觉反馈(信号音)
    继电器输出

下载 CHT3-4

csm_CHT3-4-BA_V1.0_de_d74d2e7a3b
Betriebsanleitung SENSORtaster "CHT3-4"

+下载 德文版
+下载 英文版
csm_thumb-CAPTRON-certificate-of-compliance-CSA_91d3ba7702
Certificate of Compliance - CSA

+下载 德文版
+下载 英文版
csm_CAPTRON-thumb-set-konfigurationsanleitung_625adcb3fe
SENSORtaster Konfigurationsanleitung

+下载 德文版
+下载 英文版
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT3 "EN 45545"

+下载 德文版
+下载 英文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
"电容式触摸感应开关SENSORswitches"图标列表

SENSORtaster

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-EG-RST_4abe9577db
Zertifikat "EG-Baumusterbescheinigung RST"

+下载 德文版
+下载 英文版
+下载 PL

产品图片

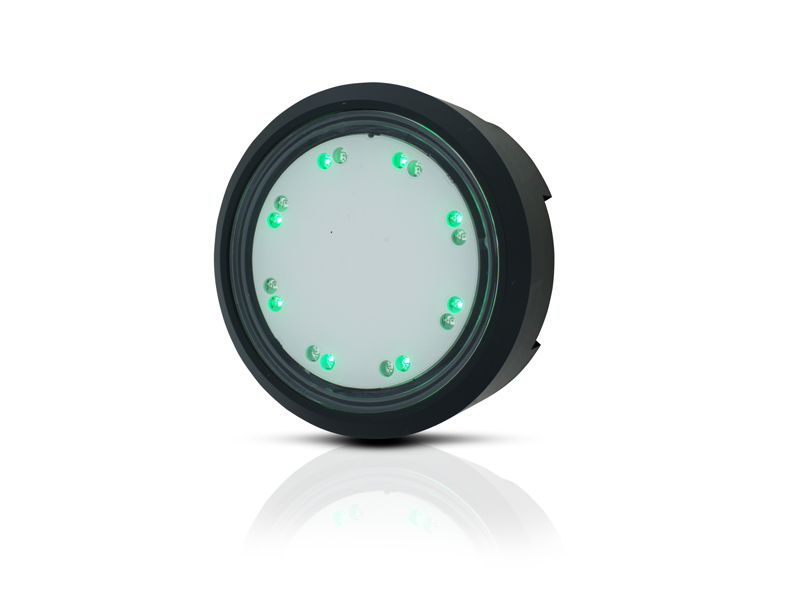

CAPTRON-SENSORswitches-CHT3-4

技术图纸

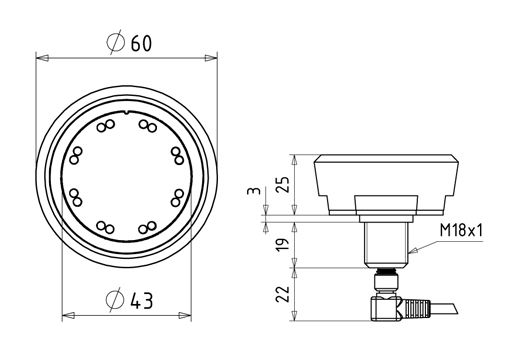

CHT3-4_drawing

应用图片

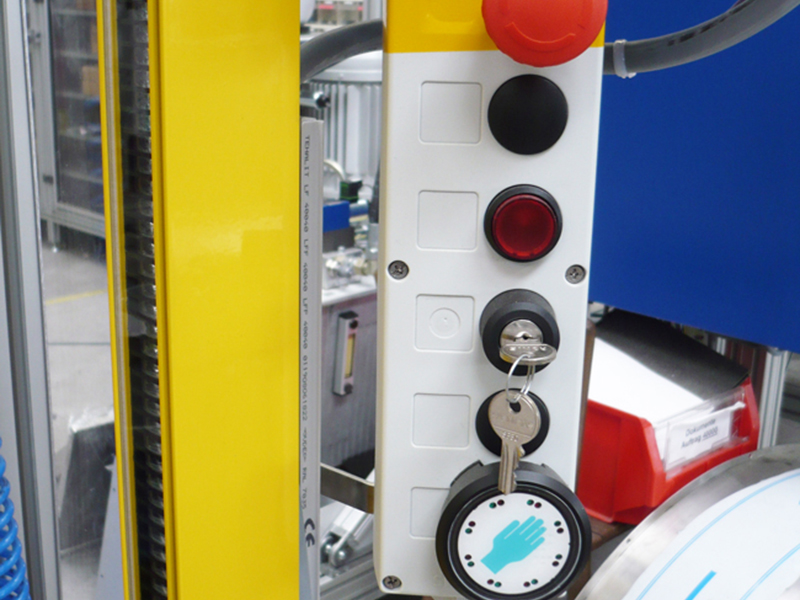

CAPTRON-SENSORswitches-CHT3-4-Application-001

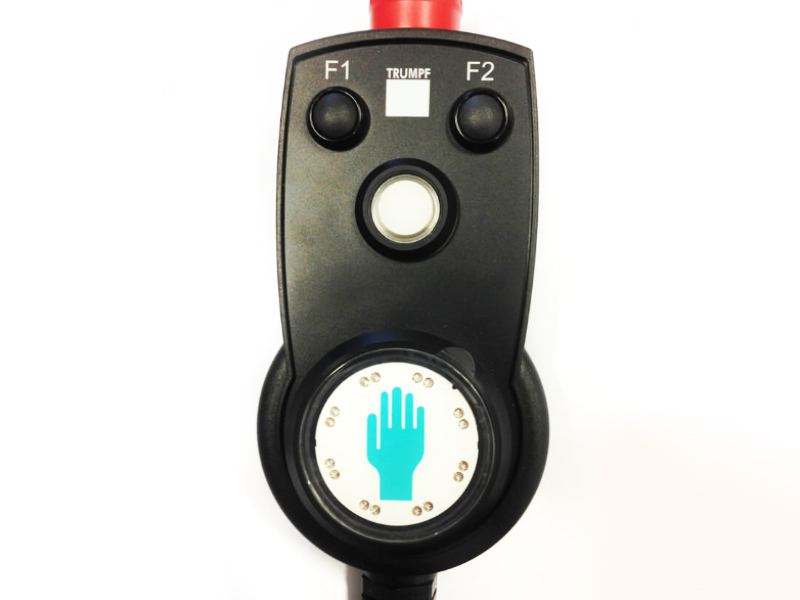

CAPTRON-SENSORswitches-CHT3-4-Application-002

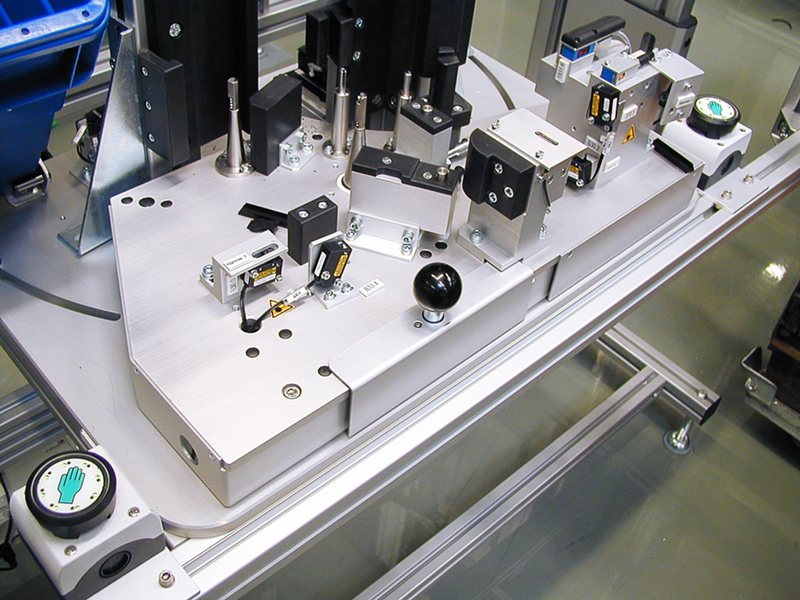

CAPTRON-SENSORswitches-CHT3-4-Application-003

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)

特征

  • tactile触觉反馈:振动
  • dynamic功能:动态输出(信号时长有限)
  • static功能:静态输出(持续信号)
  • semi-automatic半自动
  • manual手动
  • rel开关量输出:继电器输出
  • pnp开关量输出:PNP - 晶体管

规格

供电电压 110V DC (可选)
24V DC
输出信号 约 300 ms (动态输出)
静态输出
安装 安装孔径 22.5 mm
螺母 M18x1
视觉信号反馈 16个LED灯交替(最多两种颜色)
触觉信号反馈 振动(可选)
电气接口 线芯
M8
导线 + AMP 6.3
JST
接线端子
输出 PNP
工作温度 -30°C…+80°C(动态输出)
0°C…+55°C(静态输出)
外壳材料 聚甲醛树脂(POM)
传感器材质 聚碳酸酯(PC)
