CHT1-U

产品描述

VDV控制室使用场所的理想选择

  • 产品总直径Ø 35 mm
  • 螺母安装
  • 安装孔径31 mm
  • 产品高度3.8 mm



应用领域: 工业自动化 | 交通与运输

  • 提供定制化服务
    开关的图标可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有象形图案

下载 CHT1-U

csm_CAPTRON-SENSORswitches-Catalog_cn_c55b47168c
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-CHT1-Catalog_3970b0c886
"电容式触摸感应开关CHT1系列"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
触摸式感应开关"EN50155"证书

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
触摸式感应开关"TSI-PRM"技术文件

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

产品图片

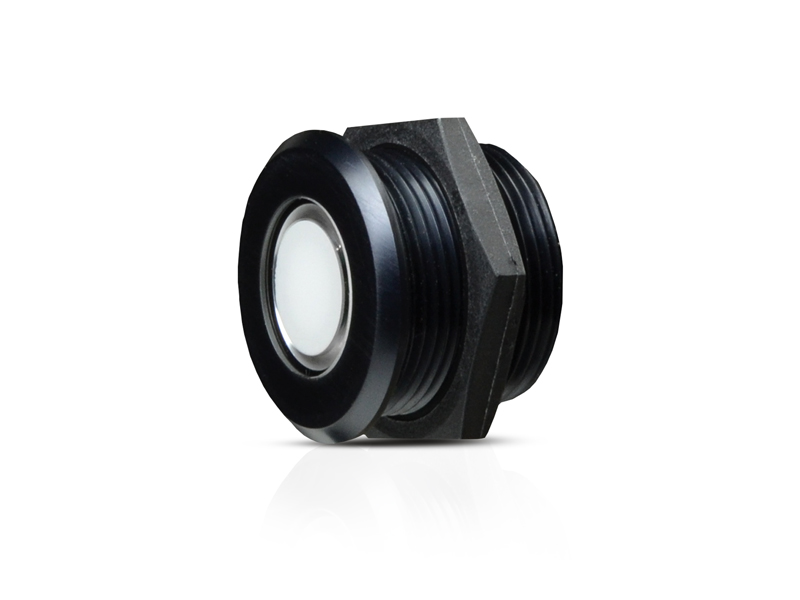

CAPTRON-SENSORswitches-CHT1-U

技术图纸

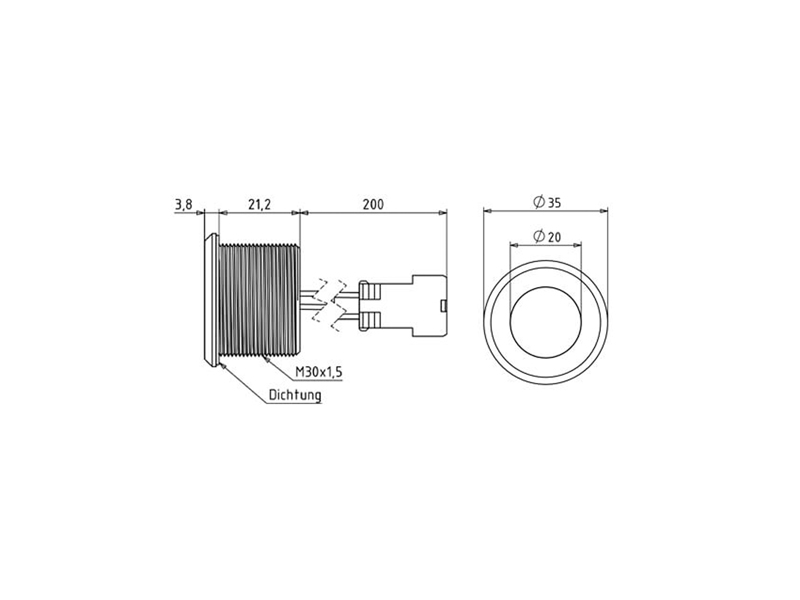

CAPTRON-drawing-SENSORswitches-CHT1-U

应用图片

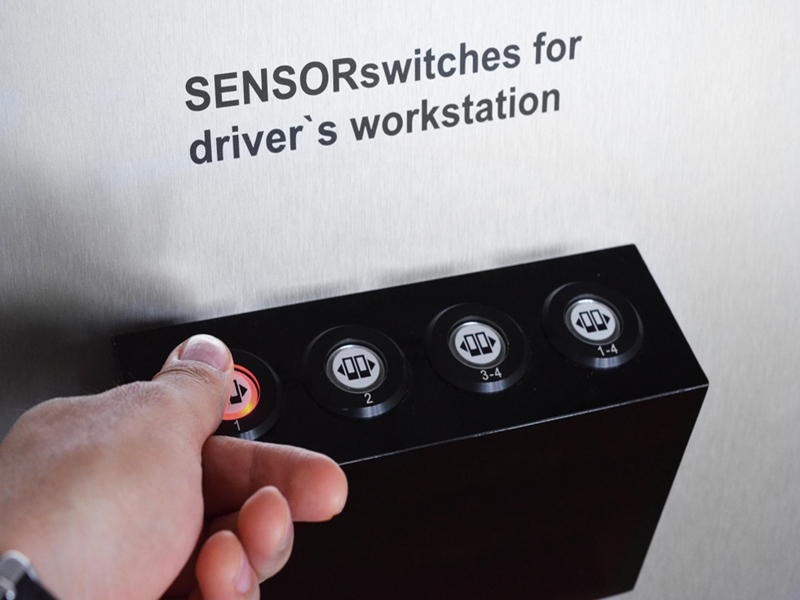

CAPTRON-SENSORswitches-CHT1-U-Application-001

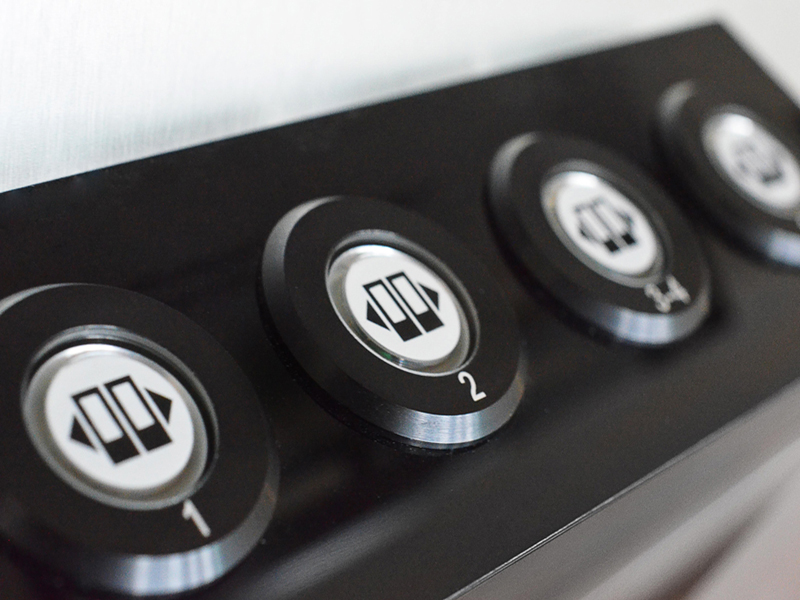

CAPTRON-SENSORswitches-CHT1-U-Application-002

外壳颜色

  • Alu-schwarz表面氧化的黑色铝制外环

特征

  • dynamic功能：动态输出（信号时长有限）
  • static功能：静态输出（持续信号）
  • tff自锁输出功能
  • manual手动
  • semi-automatic半自动
  • automatic全自动
  • pnp开关量输出：PNP - 晶体管
  • npn开关量输出：NPN - 三极管
  • rel开关量输出：继电器输出

规格

供电电压 10…30V DC
输出信号 约 300 ms （动态输出）
静态输出
视觉信号反馈 2个LED环
安装 螺母 M18x1
电气接口 线芯 + AMP JPT - 外壳， 4-针
线芯
输出 PNP
NPN-NO
继电器（可选）
工作温度 -30°C…+70°C
外壳材料 铝制(AL)
传感器材质 聚碳酸酯(PC)

配套附件

CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程
