CHT1-1#8 (不锈钢外环)

产品描述

基于DIN EN 1672-1/2标准的高卫生要求设计

  • 产品总直径 Ø 40 mm
  • 螺母安装
  • 安装孔径 Ø 22.5 mm
  • 产品高度 7 mm



应用领域: 食品饮料 | 工业自动化 | 建筑工程

  • 不锈钢材质的加固型外环
    医药、医疗及食品等行业的理想选择
  • 基于DIN EN 1672-1/2标准的高卫生要求设计
    密封边缘,易于清洁

下载 CHT1-1#8

产品图片

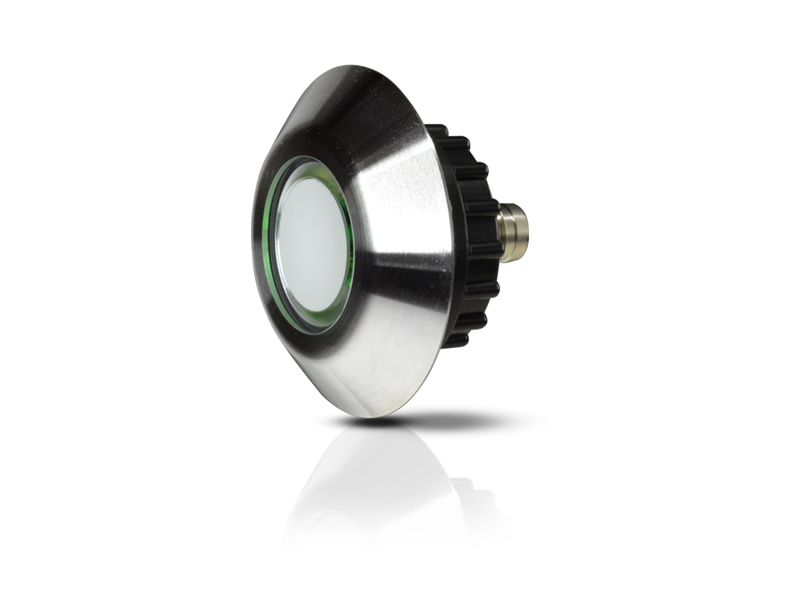

CAPTRON-SENSORswitches-CHT1-1_8-stainless-steel

技术图纸

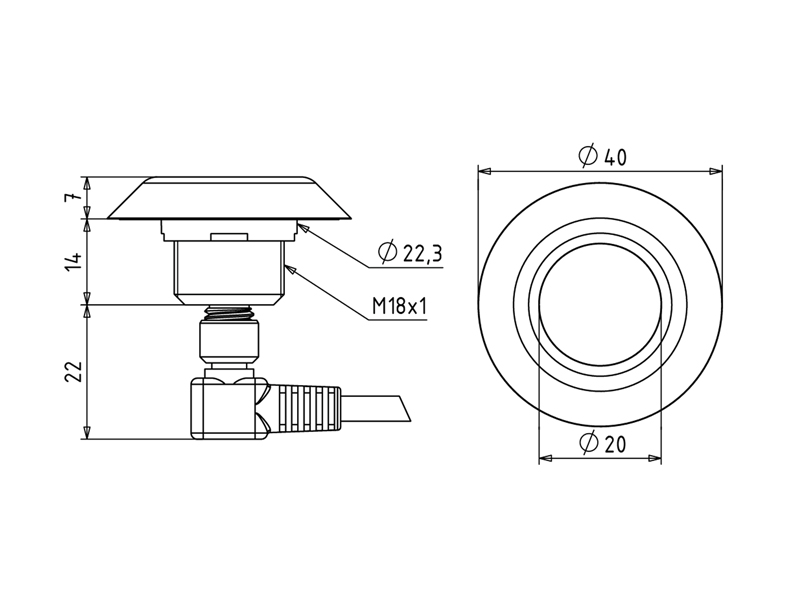

CAPTRON-drawing-CHT1-1_8-stainless-steel

应用图片

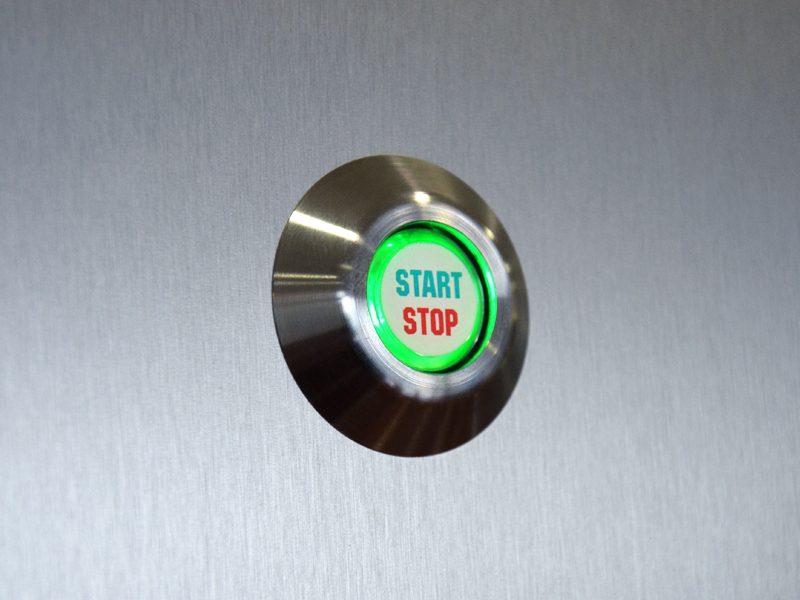

CAPTRON-SENSORswitches-CHT1-1_8-Application-004
CAPTRON-SENSORswitches-CHT1_8-006

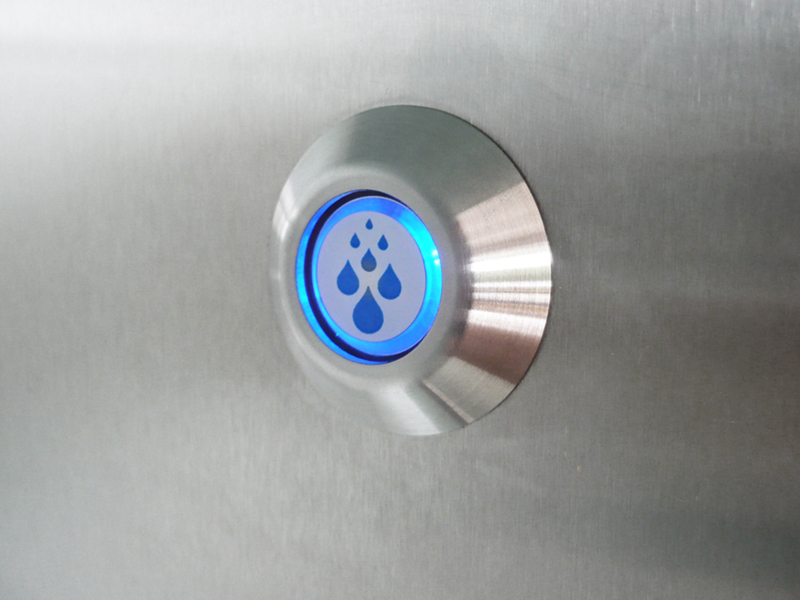

CAPTRON-SENSORswitches-CHT1-1_8-Application-002

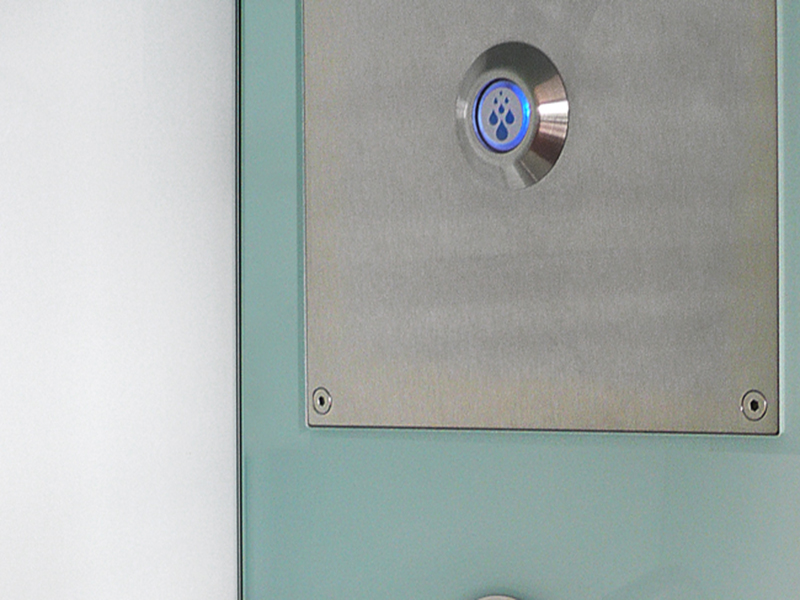

CAPTRON-SENSORswitches-CHT1-1_8-Application-001
CAPTRON-SENSORswitches-CHT1_8-005

外壳颜色

  • Edelstahl_01不锈钢外壳

特征

  • dynamic功能:动态输出(信号时长有限)
  • static功能:静态输出(持续信号)
  • tff自锁输出功能
  • manual手动
  • automatic全自动
  • semi-automatic半自动
  • pnp开关量输出:PNP - 晶体管
  • npn开关量输出:NPN - 三极管
  • rel开关量输出:继电器输出

规格

供电电压 10…30V DC
输出信号 约 300 ms (动态输出)
视觉信号反馈 2个LED环
安装 螺母 M18x1
电气接口 M8
导线 + M12
JST
接线端子
线芯
输出 PNP
NPN-NO
继电器(可选)
工作温度 -30°C…+70°C
外壳材料 不锈钢(V4A)
传感器材质 聚碳酸酯(PC)
