CDL1-1#X (齐平)

产品描述

2种颜色可选，适于板面安装的DuoLED信号显示

  • 产品总直径 Ø 26.5 mm
  • 粘贴安装 / 螺栓安装
  • 板面安装厚度仅 3 mm （可选）
  • 安装孔径 Ø20 mm（可选）



应用领域: 食品&饮料 | 工业自动化 | 建筑工程

  • LED可选颜色
    红色和绿色
  • 齐平安装
    前板厚度不必增加
    可与CHT1-锁定环一起安装（可选）

下载 CDL1-1#X

csm_CAPTRON-Thumb-LED-signalling-CDL1-Catalog_486ecfb19d
"LED信号显示灯CDL1"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

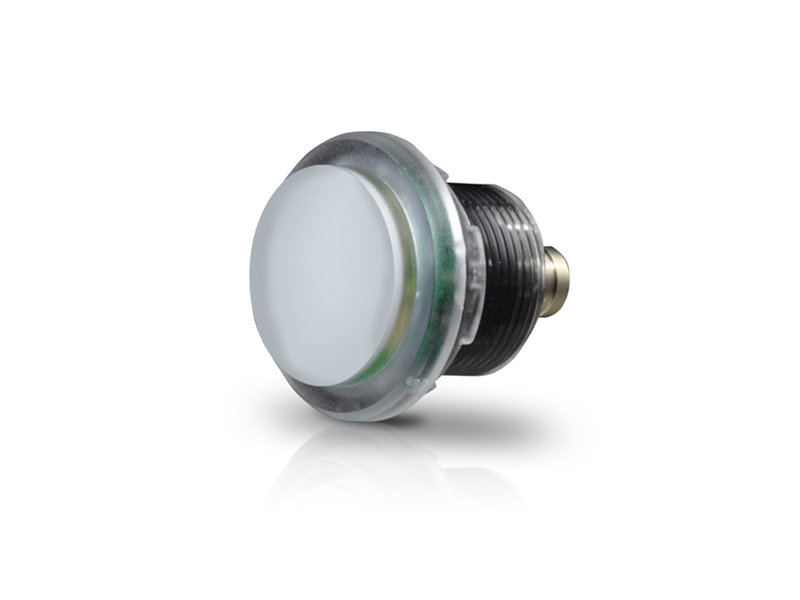

产品图片

CAPTRON-LED-signalling-CML1-1_X-Flush

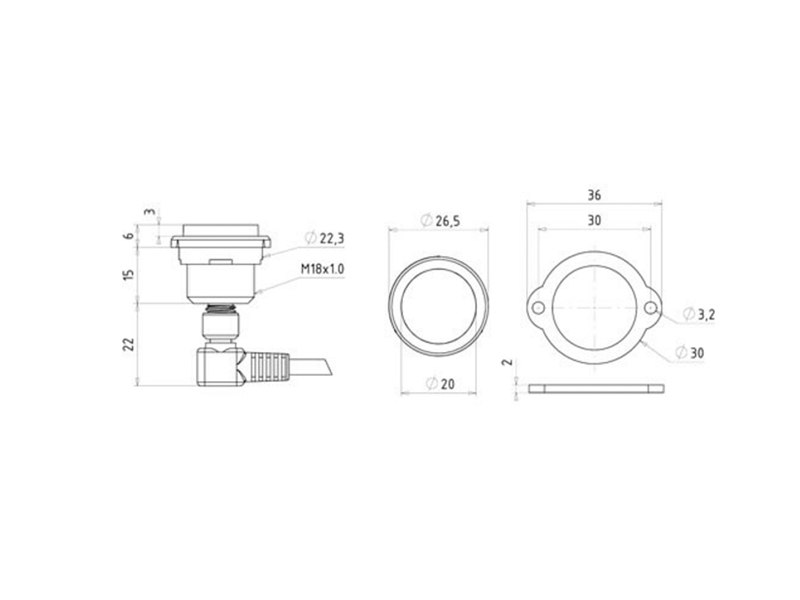

技术图纸

CAPTRON-drawingLED-signalling-CML1-1_X-Flush

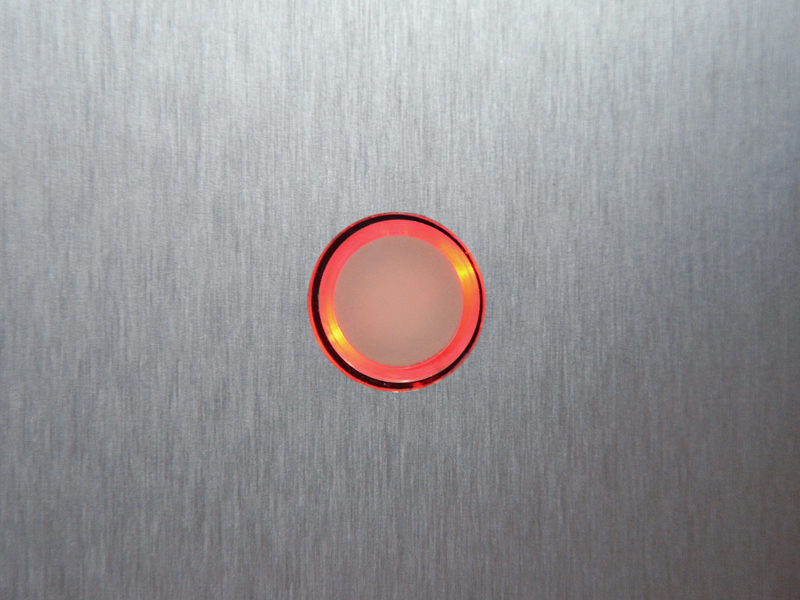

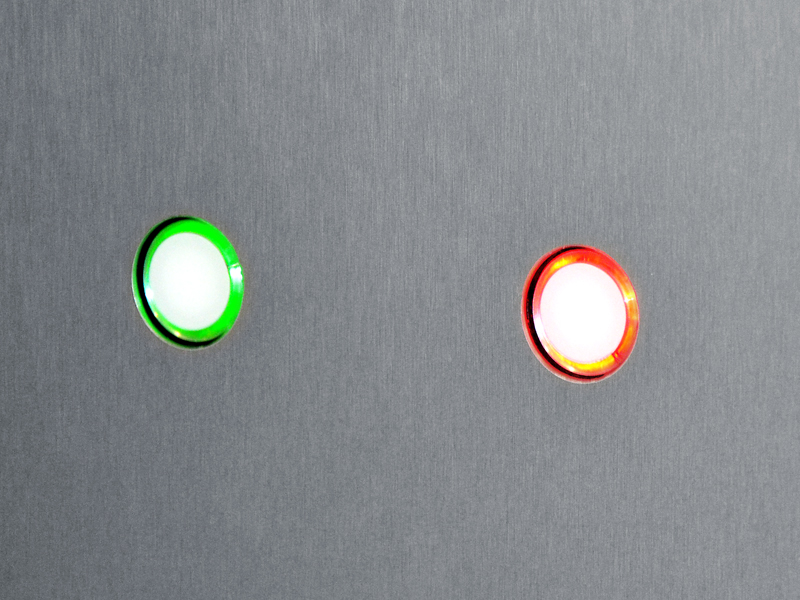

应用图片

CAPTRON-LED-Indicator-CDL1-1_X-Application-01
CAPTRON-LED-Indicator-CDL1-1_X-Application-02
CAPTRON-LED-Indicator-CDL1-1_X-Application-03

规格

供电电压 24V DC
电流消耗 Max. 20mA
视觉信号反馈 2种颜色的LED
电气接口 M8
线芯
安装 粘贴安装
螺栓
工作温度 d -20°C…+50°C
IP防护等级 前面IP69K
背面IP67
IK防护等级 IK08
外壳材料 聚碳酸酯(PC)

配套附件

CAPTRON-Accessoires-CHT1-locking-ring

CHT1-锁定环

适用于CHT1-1#X型开关的锁定环

  • 铝制锁定环
  • 面板安装



应用领域: 工业自动化 | 建筑工程

+产品细节
CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M8

M8电缆

M8传感器连接电缆

  • 直头和弯头的连接器可选
  • 多种不同长度可选
  • 多种不同的线芯数量可选
  • 螺栓或卡入式安装

应用领域: 交通和运输 | 工业自动化

+产品细节
