SL31

产品描述

电容式触摸开关，具有两个反电势无电位触点。

  • Ø 50 mm 感应面
  • 仅 7 mm 安裝高度
  • 安装时使用Ø50-58mm 安装开口和3个螺丝固定 (V 型安裝)
  • 无抗电位的 PhotoMOS 继电器 (NO/NC)
  • 无符合 EN ISO 13849-1 的独立认证


应用：装配设备的双手操作

  • 视觉反馈
    绿色 LED（操作准备状态）
    红色 LED（切换状态）
  • 与信号调节仪器相容
    适用于双手操作
  • 100 % 防水、防油 - IP69K
    感应器用特殊树脂完全包覆
  • M12 连接
    5 针

下载 SL31

csm_SL30_SL31_EC_Declaration_of_Conformity_b1fafcdc8f
SL3x EC declaration of conformity

+下载
csm_SL30_SL31_UKCA_Declaration_of_Conformity_a450212c3d
SL3x UKCA declaration of conformity

+下载
csm_SL30_31_EC_Declaration_of_Conformity_7827f97d34
SL3x RoSH EC declaration of conformity

+下载
csm_SL30_31_EC_Declaration_of_Conformity_REACH_af253e5ca8
SL3x REACH EC declaration of conformity

+下载
csm_SL30_31_BA_V1.0_en_300e18977f
SL3x manual en

+下载
csm_SL31_datasheet_en_36b48c325d
SL31 datasheet en

+下载
SL31_5-Pin
STEP: SL31

+下载

服务与支持

询价下载中心技术支持

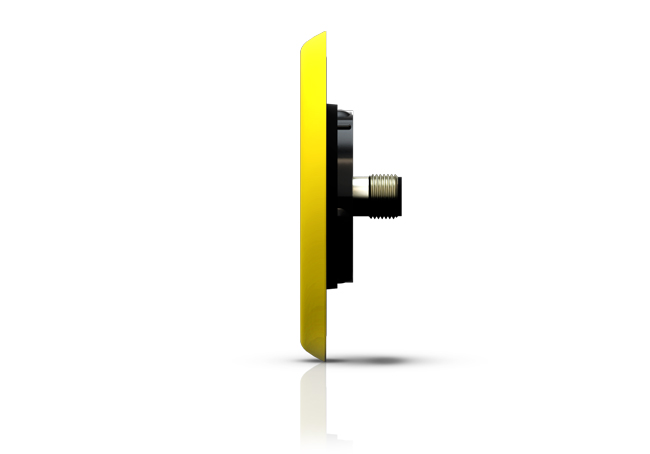

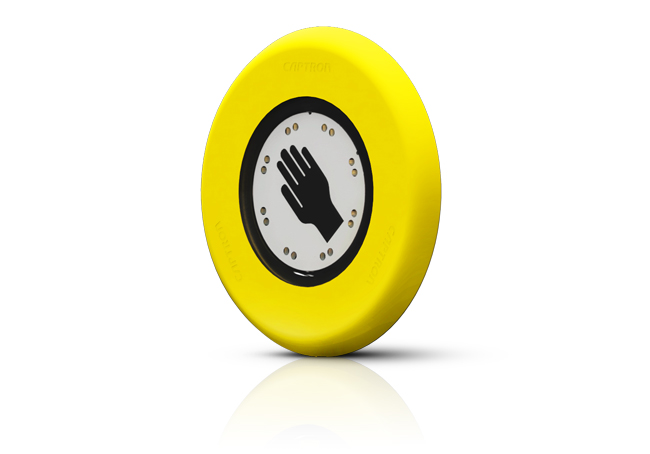

产品图片

[Translate to Chinesisch:]
[Translate to Chinesisch:]
[Translate to Chinesisch:]

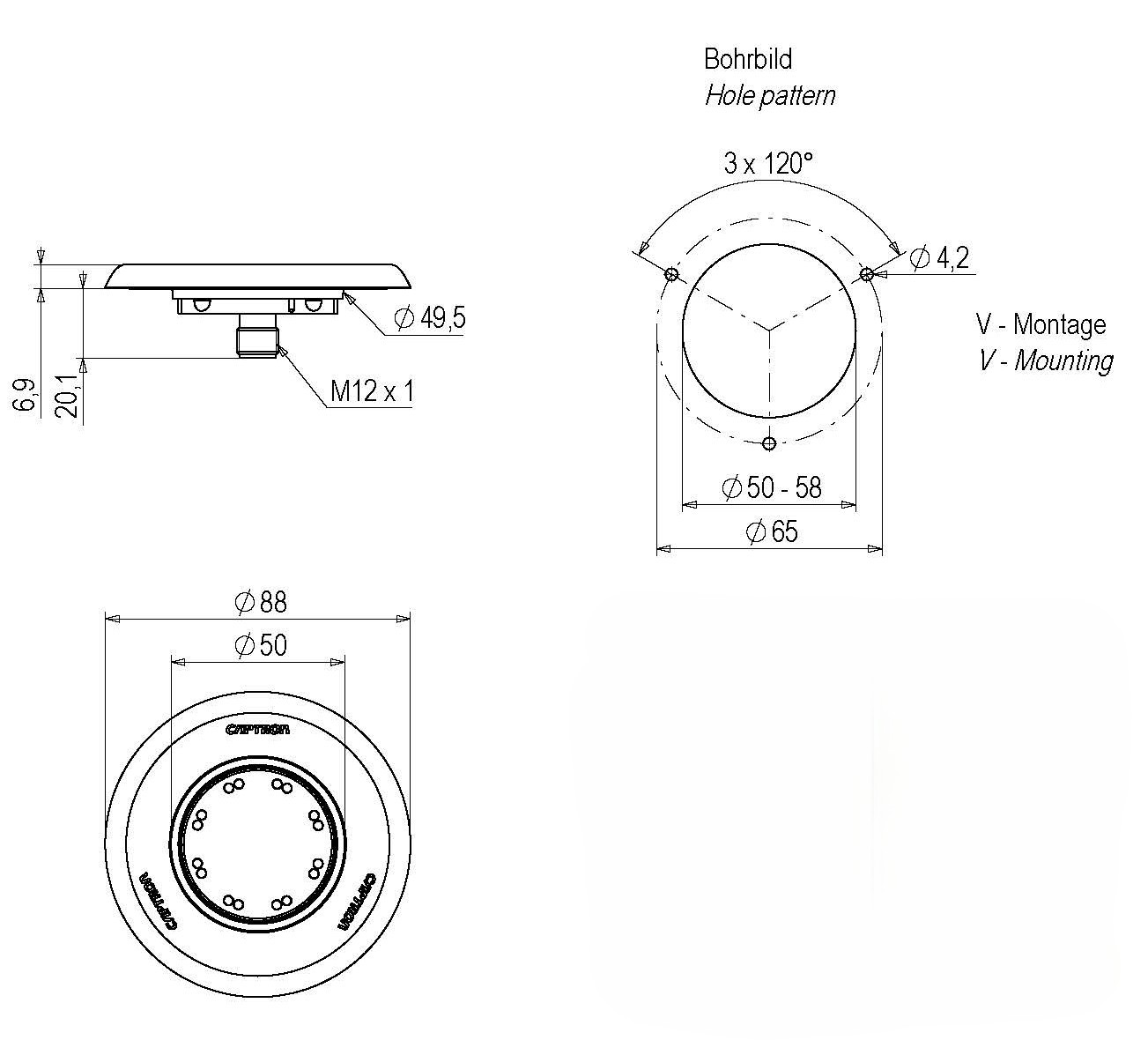

技术图纸

[Translate to Chinesisch:]
Anschlussbild_SL3x

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)

特征

  • static功能：静态输出（持续信号）
  • rel开关输出：PhotoMOS 继电器 NC 常闭型、NO 常开型

规格

供电电压 24V DC
输出 PNP, NO/NC umschaltbar
Verlustleistung 開關接點最大 300mA
负载电流 每個開關觸點最大 300mA
Durchlasswiderstand < 2.5 歐姆
Schaltverhalten 啟動時可連續切換
视觉信号反馈 LED 绿
红色LED
电气接口 M12
线数 5-针
工作温度 溫度 -20°C...+60°C
IP防护等级 前面IP69K
背面IP67
电流消耗 24V 時最大 25mA
闭合延迟 最大 100 ms
闭合延迟 最大 50 ms
额定绝缘电压 32 V
