SL30

产品描述

在进行风险评估和相关组件的相应设计后，本品可用作双手控制器。

  • Ø 50mm 感应面
  • 通过标准的 Ø 22.5mm 安装孔进行安装


应用：装配设备的双手操作

  • 视觉反馈
    绿色 LED（操作准备状态）
    红色 LED（切换状态）
  • 与信号调节仪器相兼容
    双手操作
  • 100 % 防水、防油 - IP69K
    控制器用特殊树脂完全包裹
  • M12 连接
    5 针

下载 SL30

csm_SL30_SL31_EC_Declaration_of_Conformity_b1fafcdc8f
SL3x EC declaration of conformity

+下载
csm_SL30_SL31_UKCA_Declaration_of_Conformity_a450212c3d
SL3x UKCA declaration of conformity

+下载
csm_SL30_31_EC_Declaration_of_Conformity_7827f97d34
SL3x RoSH EC declaration of conformity

+下载
csm_SL30_31_EC_Declaration_of_Conformity_REACH_af253e5ca8
SL3x REACH EC declaration of conformity

+下载
csm_SL30_31_BA_V1.0_en_300e18977f
SL3x manual en

+下载
csm_SL30_datasheet_en_0bdf43bbb0
SL30 datasheet en

+下载
SL30_5-Pin
STEP: SL30

+下载

服务与支持

询价下载中心技术支持

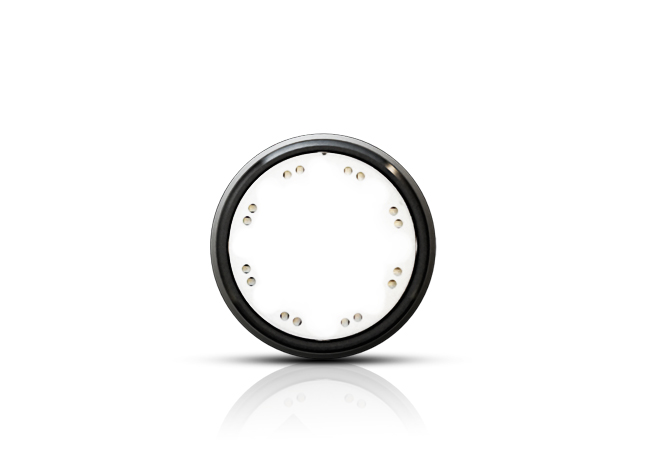

产品图片

[Translate to Chinesisch:]
[Translate to Chinesisch:]

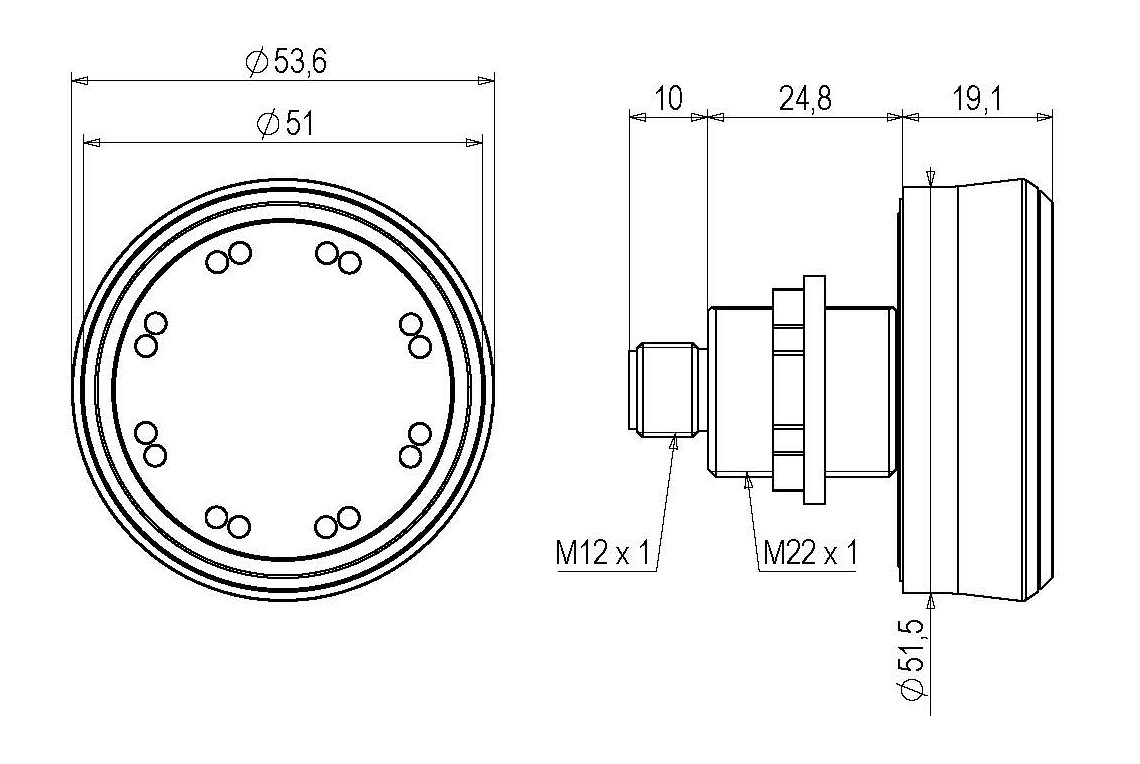

技术图纸

[Translate to Chinesisch:]

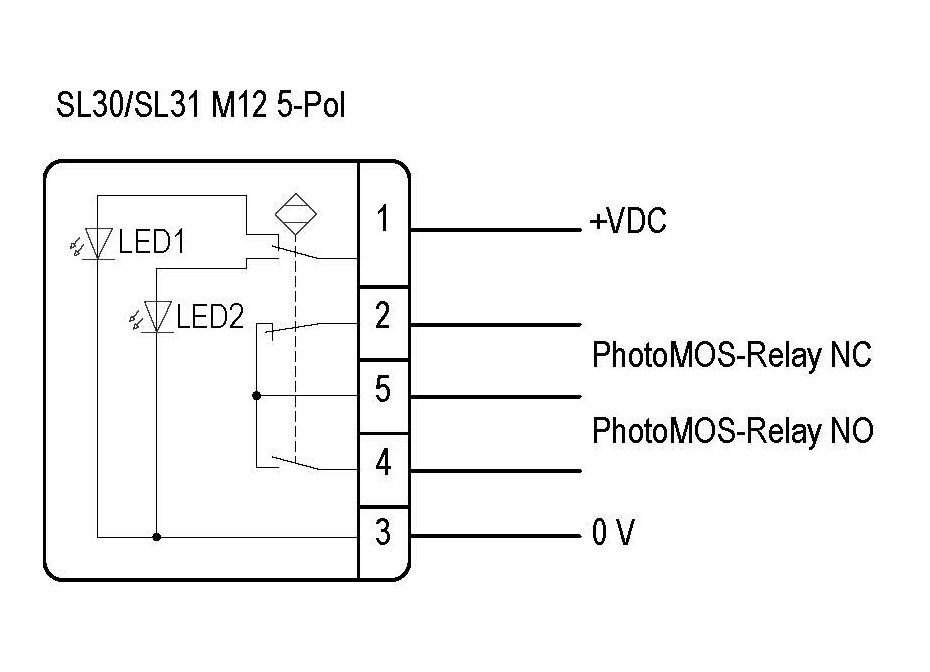

Anschlussbild_SL3x

外壳颜色

  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)

特征

  • static功能：静态输出（持续信号）
  • rel开关输出：PhotoMOS 继电器 NC 常闭型、NO 常开型

规格

供电电压 24 V (10...32 V)
输出 PNP, NO/NC umschaltbar
Verlustleistung 開關接點最大 300mA
负载电流 每個開關觸點最大 300mA
Durchlasswiderstand < 2.5 歐姆
Schaltverhalten 啟動時可連續切換
视觉信号反馈 LED 绿
红色LED
电气接口 M12
线数 5-针
工作温度 溫度 -20°C...+60°C
IP防护等级 前面IP69K
背面IP67
闭合延迟 最大 100 ms
闭合延迟 最大 50 ms
额定绝缘电压 32 V

配套附件

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M12

M12电缆

M12传感器连接电缆

  • 直头和弯头连接器可选
  • 多种不同长度可选
  • 多种不同线芯数量可选
  • 螺栓安装

应用领域: 交通与运输 | 工业自动化

+产品细节
CAPTRON-Accessoires-SCP-6-Protector

SCP-6保护罩

适用于型材安装的 SC30, SL30

  • 透明的聚碳酸酯材料保护罩
  • 规避其他非双手操作的误操作


应用领域： 冲压机 | 印刷机

+产品细节
CAPTRON-Zubehoer-Bedienpult-SC3-Pult-1

SC-Pult 1

适用于SC30, SL30

  • 玻璃纤维增强塑料材质的操作员控制
  • 规避其他非双手操作的误操作



应用领域: 冲压机 | 印刷机

+产品细节
