SC30 (单通道)

产品描述

可與訊號調節儀器搭配使用，作為雙手控制器。

Ø 50 mm 感測面
透過標準 Ø 22.5 mm 安裝孔進行安裝
通過信號調節儀器認證 (3SK1 Advanced, 3RK3 MSS, Simatic F-CPU)
可與所有標準安全控制器和安全繼電器搭配使用

應用：沖床 | 壓床等

視覺回饋
綠色 LED（準備運行）
黃色 LED（啟動）
100 % 防水、防油 - IP68
感測器完全封裝

下载 SC30 (单通道)

csm_SC30_SC31_EC_Declaration_of_Conformity_ecad46ef56

SC3x EC declaration of conformity

csm_SC30_SC31_UKCA_Declaration_of_Conformity_22d1ab584d

SC3x UKCA declaration of conformity

csm_EC_Declaration_of_Conformity_SC30_31__RoHS_520d4933e3

SC3x RoHS EC declaration of conformity

csm_REACH_Declaration_of_Conformity_SC30_31_e05764331d

SC3x REACH EC declaration of conformity

csm_M6A_028949_0001_Rev._01_b9507d55bb

EC-Type Examination Certificate SC3x No. M6A 028949

csm_SC30_dual_channel_single_channel_3d9bf9bfc0

STEP: SC30 single channel

+下载
+下载英文版
+下载中文版
+下载 PL

csm_CAPTRON-Two-hand-Control-Catalog_679092873b

"双手控制安全开关选型手册

Zweihandschaltung

+下载德文版
+下载英文版
+下载中文版

服务与支持

产品图片

[Translate to Chinesisch:]

CAPTRON-Two-hand-control-SC30_02

技术图纸

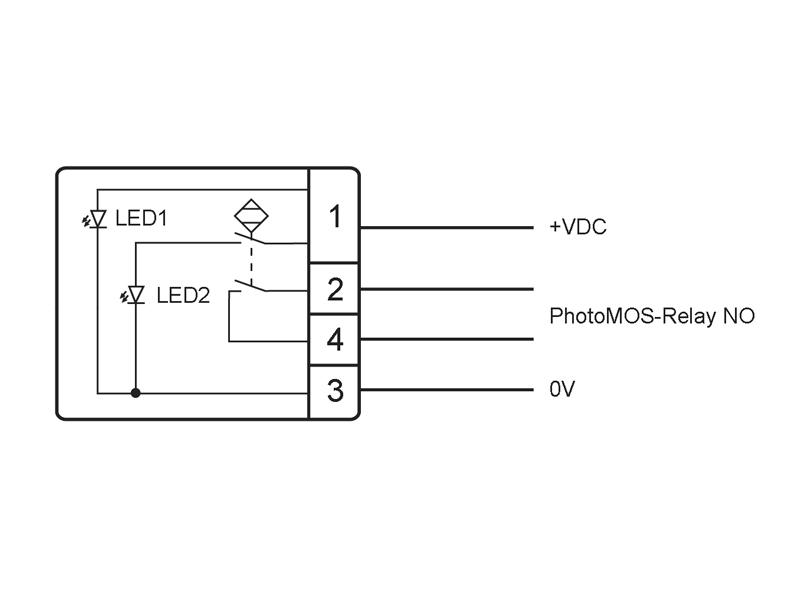

CAPTRON-SC30-single-channel_drawing04

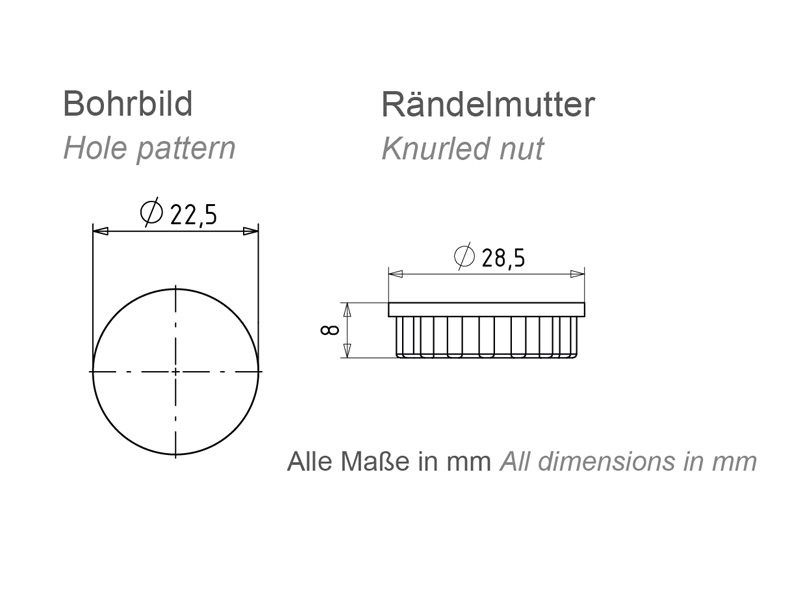

CAPTRON-SC30-single-channel_drawing03

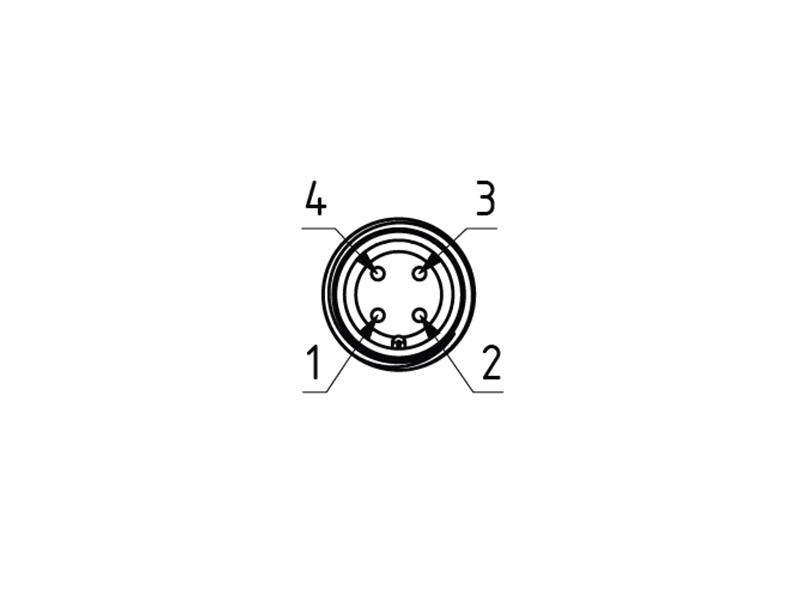

CAPTRON-SC30-single-channel_drawing02

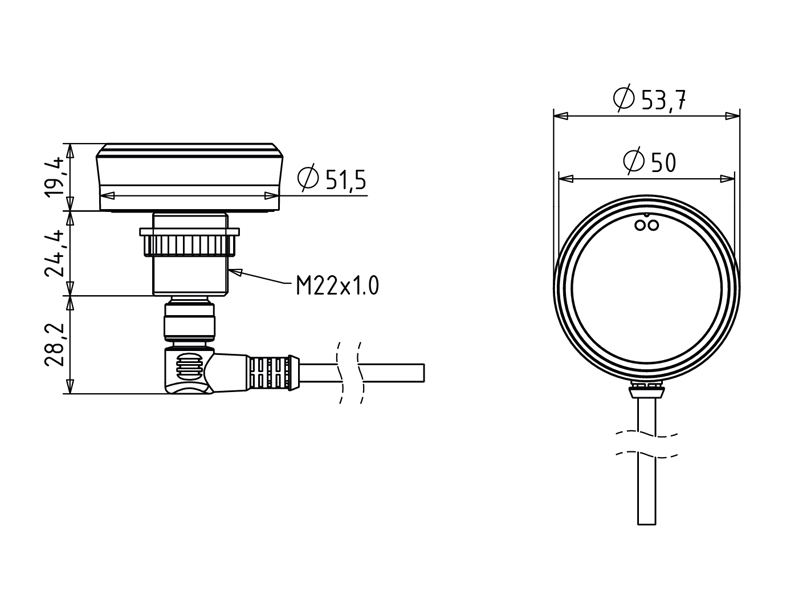

CAPTRON-SC30-single-channel_drawing01

应用图片

CAPTRON-Two-hand-control-SC30_application1

外壳颜色

外壳交通黑 (RAL 9017)

特征

功能：静态输出（持续信号）
开关量输出： PhotoMOS-Relay NO

规格

供电电压	24V DC (19.2...28.8 V)
输出	PhotoMOS-继电器，电子
工作温度	-25°C...+75°C
IP防护等级	正面 IP68 背面IP67
负载电流	Max. 100 mA
电流消耗	Max. 20mA
闭合延迟	Max. 50 ms
闭合延迟	Max. 30 ms
额定绝缘电压	32 V
视觉信号反馈	黄色LED LED 绿
电气接口	M12
线数	4-针
Performance Level	Ple*
MTTFd	1123年
PFHd	2,47 10-10 /h
Kategorie	CAT 4*
DC	0 (99% mit Relais)
TM	20 Jahre
Hinweis*	Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen
