OGLW2-70T4-2PS6

产品描述

TCP-激光检测单元 70mm

  • 产品设计小巧紧凑
  • 开放式设计
  • 用于精确定位的安装孔
  • 可同时对X、Y和Z轴进行校准



应用领域: 设备&工程机械 | 工业自动化

  • 用于精确定位的安装孔
    可大大较少例如连续生产中安装的工作量
  • 可同时对X、Y和Z轴进行校准
    两两轴线均在交叉点进行测量
  • 开放式的结构设计
    更方便对被测物的精准检测
  • 安装简单
    最小的布线工作量

下载 OGLW2-70T4-2PS6

csm_CAPTRON_optical_sensor_catalog_CN_8d01713c3b
"激光光电传感器"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_OGLW2-70T4-2PS6_d63bad1b11
STEP: 70 mm TCP - OGLW2-70T4-2PS6

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

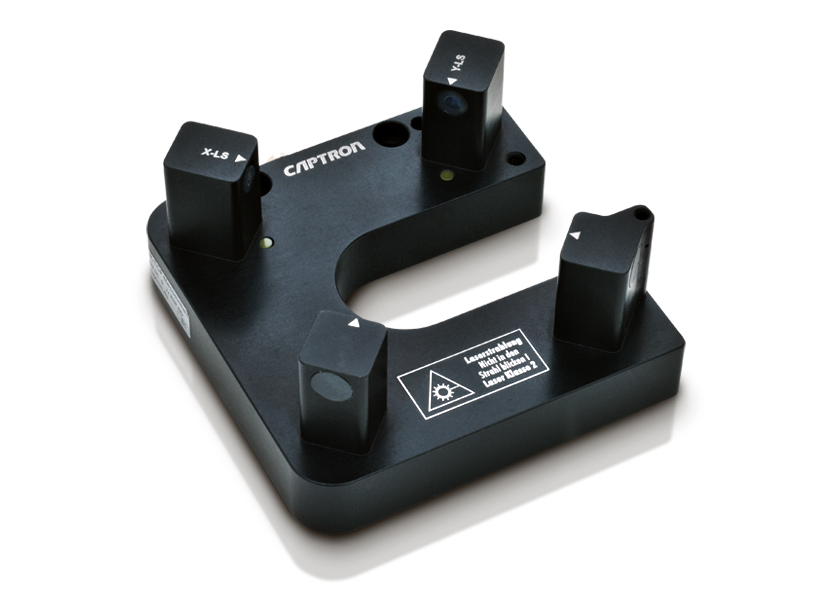

产品图片

CAPTRON-Optical-Sensors-OGLW2-70T4-2PS6

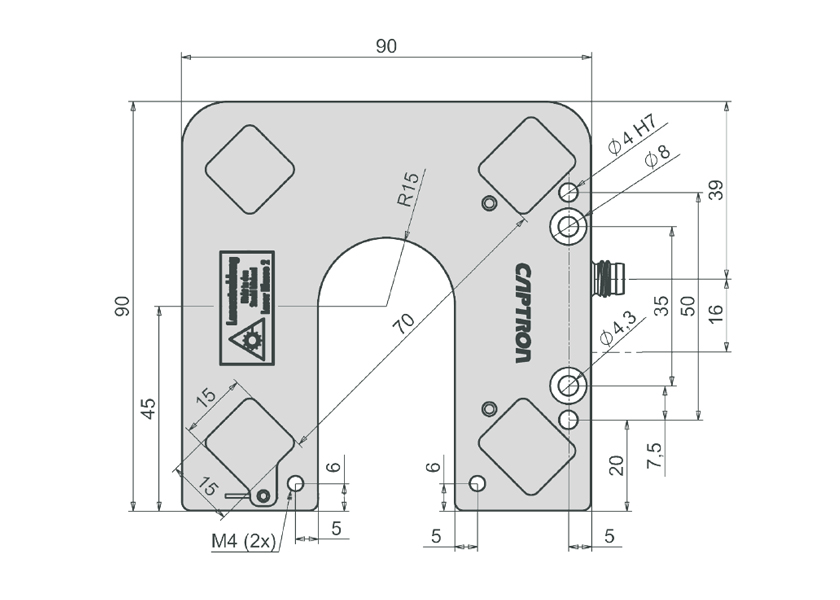

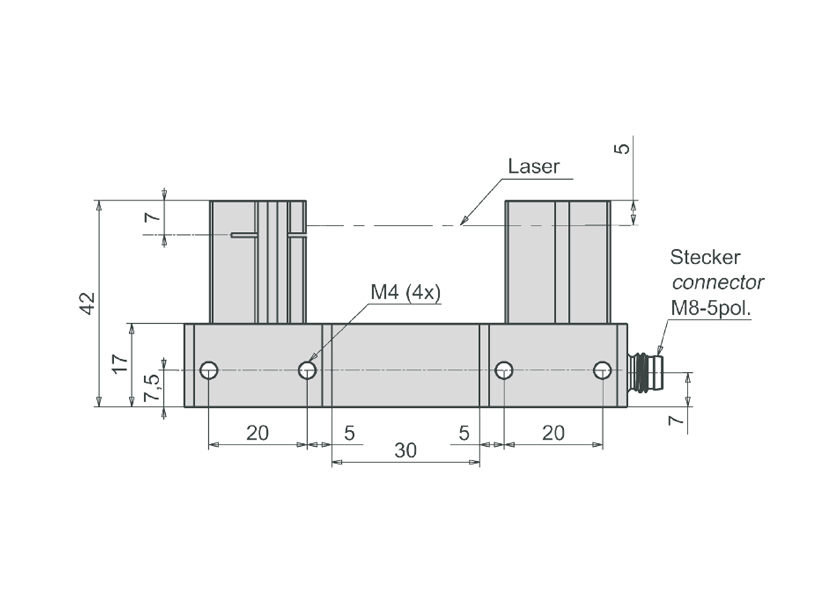

技术图纸

CAPTRON-drawing-OGLW2-70T4-2PS6_1
CAPTRON-drawing-OGLW2-70T4-2PS6_2

外壳颜色

  • Alu-schwarz表面氧化的黑色铝制外环

规格

供电电压 12…30V DC
负载电流 每个输出最大200mA，含电路保护功能
输出 2xPNP-NO
视觉信号反馈 黄色LED
电压降 电流为200mA时最大2.5V
电流消耗 Max. 50 mA
工作温度 -10...+50°C
IP防护等级 IP65
激光类型 红光，650 nm，等级2
开关频率 1 kHz
可分辨物体直径 0.2 mm
重复测量精确度 0.01 mm
外壳材料 铝制(AL)

配套附件

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-M8

M8电缆

M8传感器连接电缆

  • 直头和弯头的连接器可选
  • 多种不同长度可选
  • 多种不同的线芯数量可选
  • 螺栓或卡入式安装

应用领域: 交通和运输 | 工业自动化

+产品细节
CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程

+产品细节
